La WPM-K203 est un dévidoir sans tension pour câble coaxial et petit câble de commande de Φ0,6 mm à 5 mm de diamètre extérieur. Il débobine le câble d'un touret jusqu'à 25 kg et l'amène à un poste de dénudage ou de sertissage à une vitesse pouvant atteindre 2,5 m/s, en monophasé 220 V 50 Hz. Le châssis mesure 830×550×950 mm et pèse 40 kg, ce qui permet de placer l'unité à côté de la machine qu'elle alimente plutôt que dans une ligne séparée.
Le câble coaxial comporte un diélectrique souple et un blindage tressé sous une gaine mince. Tiré directement d'un touret fixe, le diélectrique est sollicité à chaque indexation de la machine aval, ce qui modifie la capacité et laisse l'âme se déplacer dans le blindage. Sur la K203, le câble est amené dans une boucle tenue par un bras danseur sur un coulisseau vertical, et l'entraînement suit la position du bras : la machine aval prélève le câble dans la boucle tandis que le touret ne tourne que pour la reconstituer, et la traction à la sortie disparaît entre deux indexations.
Dans le groupe des dévidoirs, la WPM-02 est l'unité compacte de 8,8 kg et 14 kg de capacité, et les WPM-F001 et WPM-F003 utilisent un moteur de 750 W pour 50 kg et 60 kg sans plage de fil publiée. La WPM-500C est conçue pour des couronnes de 35 kg à alésage de 85-320 mm. La K203 est la seule de ces unités spécifiée pour une plage de fil aussi étroite que Φ0,6-5 mm et une vitesse de délivrance allant jusqu'à 2,5 m/s.
Caractéristiques principales
1. Plage de câble Φ0,6-5 mm, couvrant coaxial de type RG, triaxial et câble de commande à gaine mince.
2. Vitesse de délivrance jusqu'à 2,5 m/s, calée sur la cadence d'indexation de la machine aval.

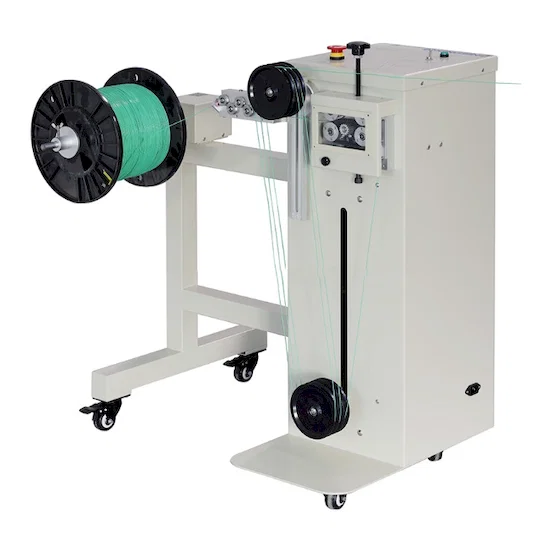

3. Bras danseur sur coulisseau vertical tenant une boucle tampon ; l'entraînement suit la position du bras, le dévidage est donc asservi à la demande et non continu.

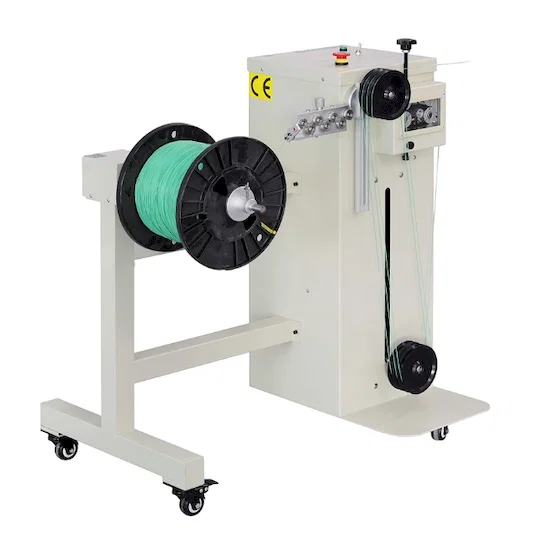

4. Capacité de touret de 25 kg sur la broche latérale à gauche de la colonne, le flasque du touret restant dégagé du châssis.

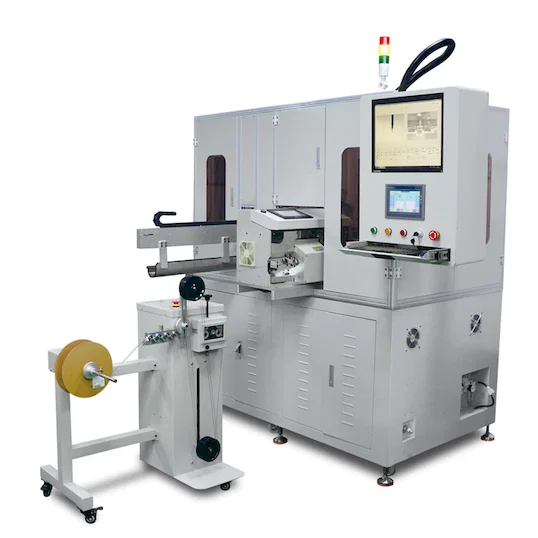

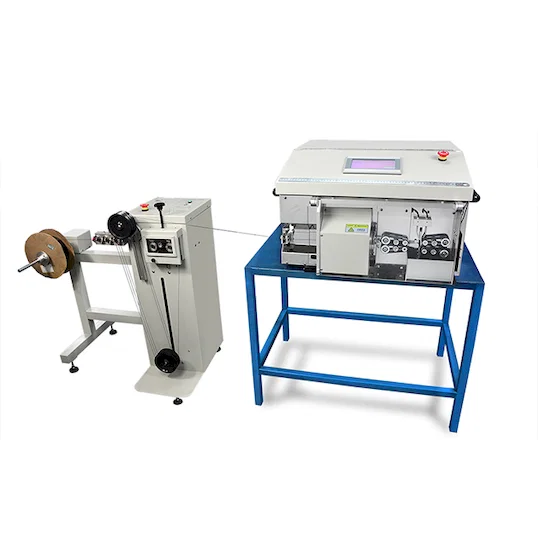

5. Jeu de poulies de guidage en sortie alignant le câble sur la hauteur d'entrée d'une dénudeuse de paillasse, comme lorsque l'unité alimente une machine sur support.
6. Coffret de commande en haut de colonne avec bouton de marche et arrêt d'urgence coup de poing à portée ; 220 V 50 Hz, 40 kg sur quatre pieds de mise à niveau.
Spécifications techniques
| Paramètre | Spécification |
|---|
| Modèle | WPM-K203 |
|---|
| Type de machine | Dévidoir à bras danseur sans tension |
|---|
| Section de fil disponible | Φ0,6-5 mm |
|---|
| Vitesse d'alimentation max. | 2,5 m/s |
|---|
| Poids max. de touret | 25 kg |
|---|
| Alimentation | 220 V / 50 Hz |
|---|
| Dimensions | 830×550×950 mm |
|---|
| Poids | 40 kg |
|---|
Applications
— Liaisons caméra et antenne automobiles : coaxial de type RG, dévidage avant dénudage et sertissage de cosse
— Assemblage de cordons RF et de diffusion : coaxial tiré d'un touret de 25 kg vers une coupeuse-dénudeuse
— Cordons de liaison de décodeurs et de routeurs : coaxial fin amené à une dénudeuse de paillasse sans étirement du diélectrique
— Assemblage de cordons de mesure et d'instrumentation : câble gainé dont l'âme ne doit pas s'allonger
— Postes de dénudage de coaxial à cadence élevée, où l'inertie du touret tirerait sinon l'âme
