Enrubanneuse de couronnes 1,5 s pour faisceaux WPM-75
Enrubanneuse de couronnes 1,5 s pour faisceaux WPM-75 Thumb Enrubanneuse de couronnes 1,5 s pour faisceaux WPM-75 Thumb
Video Thumbnail

Enrubanneuse de couronnes 1,5 s pour faisceaux WPM-75

📅 2025-04-27 👁️ 1,933
  • Modèle de produit: WPM-75

  • Spécifications

    Modèle: WPM-75
    Vitesse d'enregistrement: 1,5 s
    Largeur de ruban applicable: 12-18 mm
    Diamètre extérieur max du ruban: 120 mm
    Plage de coupe de ruban: 45-75 mm
    Tension: 220V 50 Hz
    Puissance: 0,55 kW
    Pression d'air: 4 kg/cm²
    Dimensions: 670x390x480 mm
    Poids: 30 kg
  • Demander un devis

La WPM-75 est une machine de paillasse semi-automatique qui enrubanne la couronne de fils formée en bout de faisceau. L'opérateur charge la couronne, la tête applique une bande de 12 mm à 18 mm de large et la coupe à une longueur réglée entre 45 mm et 75 mm, un cycle durant 1,5 seconde. Les rouleaux de bande à noyau de 76 mm et jusqu'à 120 mm de diamètre extérieur se montent sur l'arbre.

L'enrubannage manuel d'une couronne dépend de la force avec laquelle l'opérateur tire le rouleau et de l'endroit où celui-ci s'arrête : la consommation de bande et la position des spires varient donc d'une couronne à l'autre. Sur la WPM-75, la longueur de bande est une valeur réglée dans la plage de 45 - 75 mm et la coupe intervient dans le même cycle de 1,5 seconde, chaque couronne recevant donc la même quantité de bande au même endroit. La tête pneumatique fonctionne à 4 kg/cm2 d'air d'atelier et l'entraînement est de 0,55 kW en 220 V 50 Hz.

Dans ce groupe, la WPM-75 est la machine à couronnes : elle travaille sur un faisceau déjà formé et non sur un tracé de câble, et elle est semi-automatique avec une tête à cycle unique. La WPM-TP (279) enroule une feuille de cuivre autour d'un fil rond jusqu'à 10 mm pour le blindage, la WPM-1310 (362) enroule du ruban PTFE sur des raccords filetés à 3 - 5 pièces par seconde, et la WPM-6-12 (367) enrubanne à plat les tracés de faisceaux. La WPM-75 est le modèle à retenir lorsque la pièce est une couronne, la bande de 12 - 18 mm et l'objectif d'une couronne toutes les 1,5 seconde.

Caractéristiques principales

1. Tête semi-automatique à cycle unique : charger la couronne, appuyer sur départ, 1,5 s par couronne

2. Largeur de bande de 12 - 18 mm, noyau de rouleau de 76 mm

3. Accepte des rouleaux de bande jusqu'à 120 mm de diamètre extérieur

4. Longueur de bande coupée réglée de 45 mm à 75 mm par couronne

5. Entraînement de 0,55 kW en 220 V 50 Hz, alimentation pneumatique de 4 kg/cm2

6. Bâti de paillasse de 30 kg, 670 x 390 x 480 mm, écran HMI avec départ et arrêt d'urgence

Spécifications techniques

ParamètreSpécification
ModèleWPM-75
FonctionEnrubannage de couronnes de fils, semi-automatique
Vitesse d'enrubannage1,5 s par couronne
Largeur de bande12-18 mm
Diamètre intérieur de bande76 mm
Diamètre extérieur de bande maxi120 mm
Longueur de coupe45-75 mm
Tension / puissance220 V 50 Hz, 0,55 kW
Pression d'air4 kg/cm2
Dimensions670 x 390 x 480 mm
Poids30 kg

Applications

— Câblage automobile : enrubannage des couronnes et des dérivations en bout de faisceau avant pose dans l'habitacle

— Câblage d'appareils ménagers : enrubannage des conducteurs lovés des moteurs, résistances et cartes de commande avant emballage

— Fabrication de petits moteurs et d'outillage électroportatif : enrubannage des extrémités de couronne au poste d'assemblage

— Ensembles d'éclairage et d'électricité : assemblage et enrubannage des couronnes de fil souple pour luminaires et drivers

— Sous-traitance de faisceaux : enrubannage de couronnes reproductible avec bande de 12 - 18 mm à 1,5 s par couronne

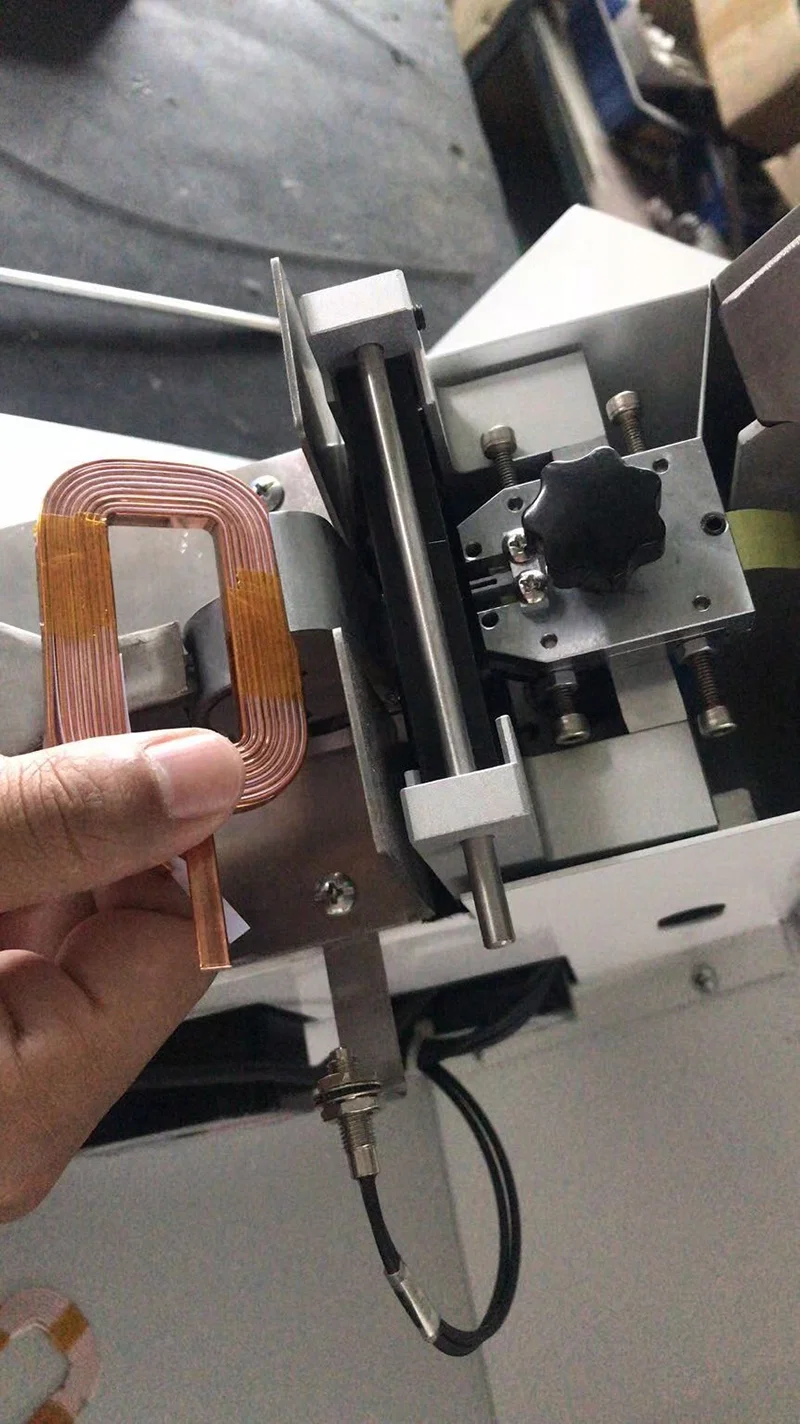

Enrubanneuse WPM-75 enrubannant une couronne de fil de cuivre tenue à la main
Enrubanneuse de couronnes 1,5 s pour faisceaux WPM-75
