Épisseuse silencieuse à bande cuivre 1,5 t WPM-TDJ04M

📅 2025-04-27 👁️ 641
  • Modèle de produit: WPM-TDJ04M

  • Spécifications

    Modèle: WPM-TDJ04M
    Capacité: 1,5 tonne
    Stoke: 23 mm
    Courroie en cuivre applicable: 1-6 mm
    Consommation d'énergie: 6000 fois, Un kilowattheure (à vide)
    Fonctionnement: Pédale à simple action
    Moteur: Asynchrone AC220V 550W
    Puissance: AC110V/220V 50/60 Hz
    Mesure: 430*430*430mm
    Poids: 45kg
  • Demander un devis

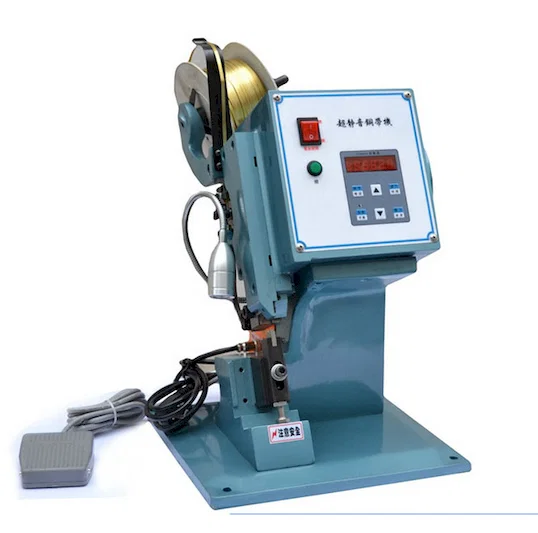

La WPM-TDJ04M est la version silencieuse de l'épisseuse à bande cuivre : capacité de 1,5 tonne, course de 23 mm et moteur asynchrone de 550 W en AC 110 V ou 220 V à 50/60 Hz. Le corps mesure 430 x 430 x 430 mm pour 45 kg. La bande cuivre de 1 à 6 mm est portée sur une bobine au-dessus de la tête et amenée à la matrice d'épissure.

Le moteur est piloté par un variateur de fréquence : la vitesse de tête est réglée et non fixe, ce qui explique le niveau sonore plus bas à la matrice. Une lampe de travail à col de cygne éclaire le point d'épissure, le comptage s'affiche sur un écran numérique et le cycle se lance depuis une pédale sur cordon, l'opérateur pouvant ainsi placer ses deux mains sur les fils. Comme la TDJ04, elle réalise une épissure sans soudure, sans flux ni nettoyage.

Par rapport à la TDJ04, ce modèle renonce à la cadence maximale de 200 pièces par minute pour une plage continue de bande de 1-6 mm au lieu de largeurs fixes de 2/4/6 mm, et il est plus léger de 10 kg, à 45 kg. La force est de 1,5 tonne contre 10 kN, la course est de 23 mm sur les deux, et le compteur est numérique au lieu de mécanique. La TDJ04M est le modèle à retenir lorsque plusieurs épisseuses partagent un même poste.

Caractéristiques principales

1. Capacité d'épissure de 1,5 tonne sur une course de 23 mm

2. Moteur asynchrone de 550 W à variation de fréquence pour un niveau sonore bas à la tête

3. Accepte une bande cuivre de 1 mm à 6 mm sur une même machine

4. Compteur numérique et lampe de travail à col de cygne au point d'épissure

5. Épissure sans soudure, sans flux, sans extraction de fumées et sans nettoyage après assemblage

6. Pédale sur cordon, carter de courroie sur l'entraînement et étiquette de danger au coulisseau ; 45 kg en 430 x 430 x 430 mm

Spécifications techniques

ParamètreSpécification
ModèleWPM-TDJ04M
Capacité1,5 Ton
Course23 mm
Bande cuivre admise1-6 mm
MoteurMoteur asynchrone AC220V 550W
AlimentationAC110V/220V 50/60Hz
Dimensions430 x 430 x 430 mm
Poids45 kg

Applications

— Postes d'épissure sur des rangées de machines où le niveau sonore de l'atelier compte

— Ateliers de faisceaux qui utilisent plusieurs largeurs de bande cuivre et veulent couvrir 1-6 mm sans changer de stock

— Faisceaux d'appareils et de petits moteurs reliant des conducteurs hors bain de brasure

— Cellules de sous-assemblage automobiles réalisant des épissures en milieu de ligne avec un cycle à pédale

— Postes de reprise et de réparation où une épissure unique est faite sans installer un fer à souder

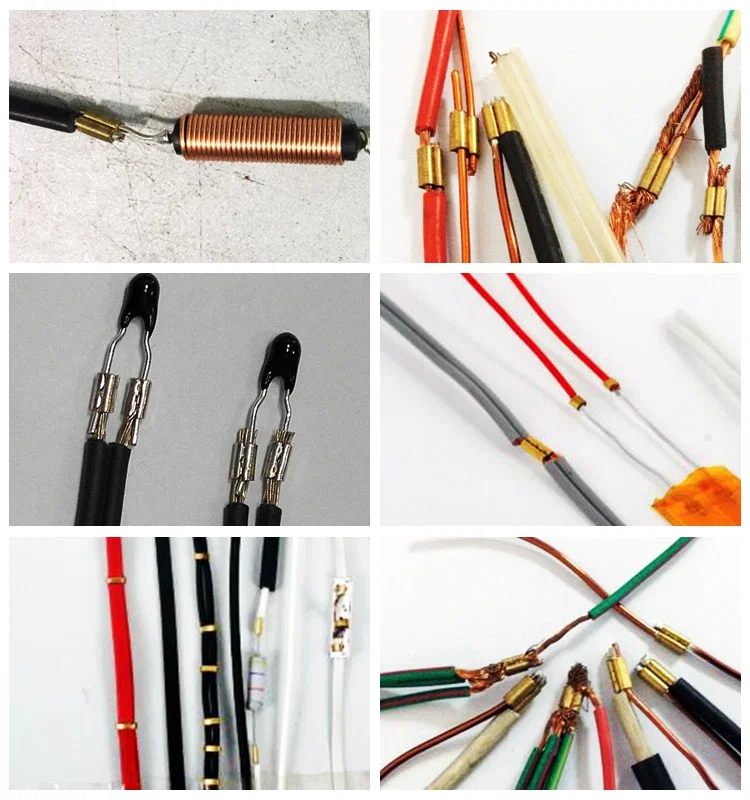

copper belt crimped splices joining red wires and LED leadssix close-ups of wire splices joined with copper crimp bands
Super Mute Wire Splicing Machine WPM-TDJ04M
