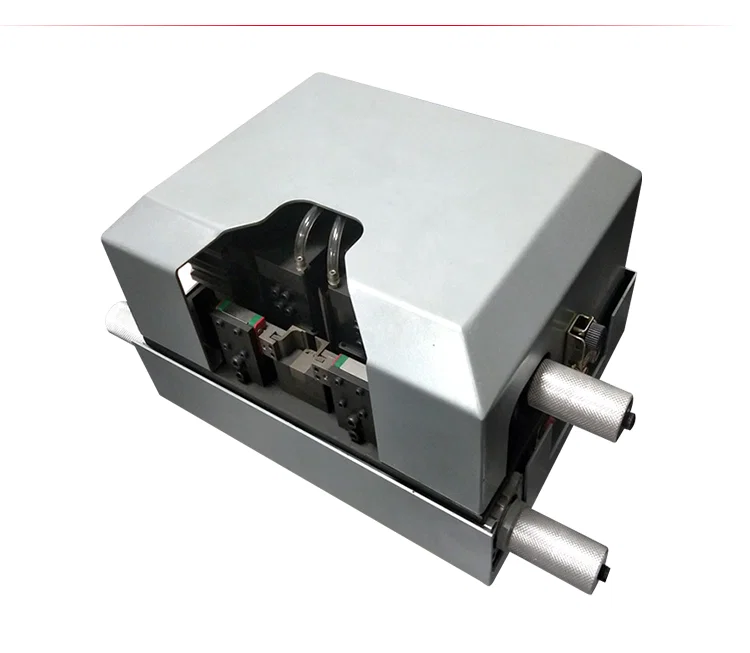

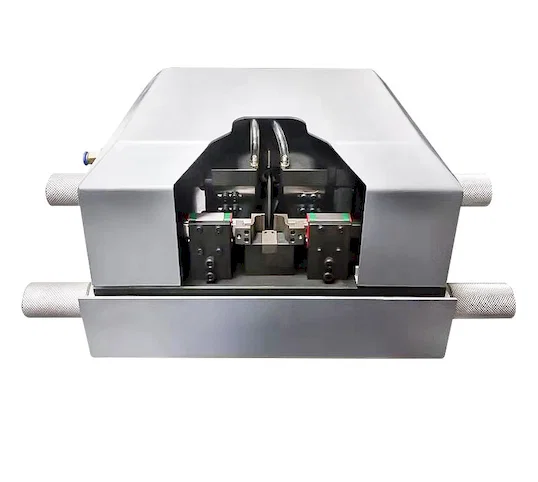

La WPM-012 est une dénudeuse multiconducteurs pour constructions plates et parallèles dans la plage AWG 24 à AWG 34. C'est un ensemble de table doté d'un bloc de lames large qui se ferme sur toute la largeur du fil, de sorte que la rangée entière de conducteurs est dénudée en une course au lieu d'une âme à la fois.
Par rapport au dénudage manuel, la WPM-012 supprime les deux défauts dominants des petits câbles parallèles : une longueur de dénudage irrégulière entre conducteurs voisins et des brins entaillés par une lame tirée à la main. Le bloc de lames couvre la rangée et coupe chaque âme à la même profondeur dans le même cycle, et un dispositif automatique de nettoyage des fils évacue l'isolant séparé de la zone de lame, si bien que la fente n'a pas à être dégagée entre deux terminaux.

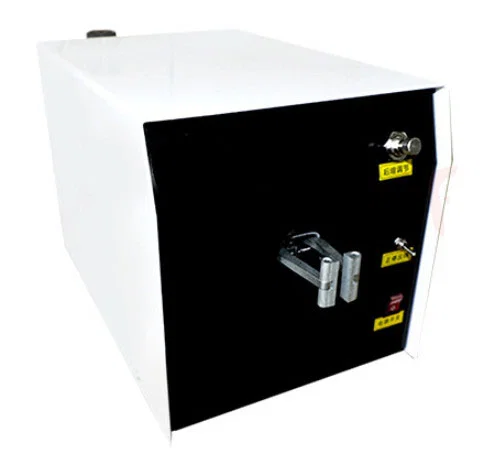

Dans ce groupe, la WPM-012 est la seule machine conçue pour les constructions multiconducteurs parallèles et plates, et la seule à travailler en dessous d'AWG 22. Les WPM-19, WPM-190 et WPM-191 partent de 0,1 mm² ou 1,2 mm et traitent des extrémités monoconducteurs ; les WPM-25-290 et WPM-5010 dénudent la gaine extérieure des câbles ronds multiconducteurs. La WPM-012 ne fait que dénuder et n'a pas de fonction de torsadage : les queues torsadées se produisent sur une unité de torsadage séparée.
Caractéristiques principales
1. Capacité multiconducteurs : le bloc de lames couvre la rangée de conducteurs, une construction parallèle entière est dénudée en une course et non âme par âme.

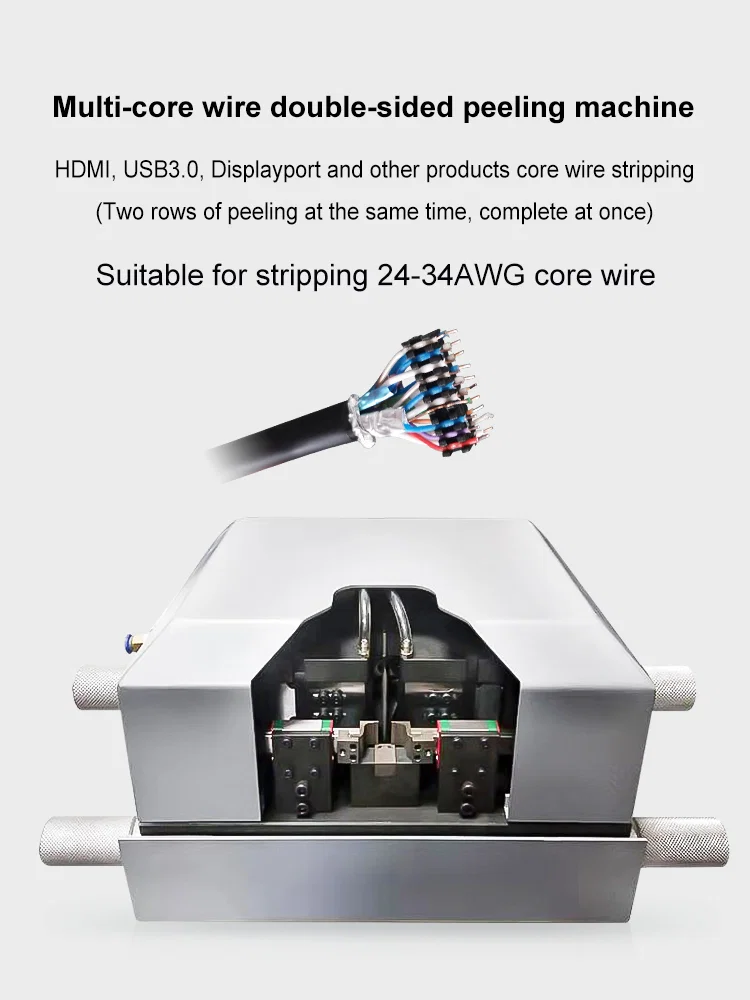

2. Plage de fil AWG 24 à AWG 34, la fenêtre de section la plus fine de ce groupe et la seule prévue pour le câble plat parallèle.
3. La longueur de dénudage se règle sur le porte-lames et s'applique également à chaque âme de la rangée, ce qui garde la face de terminaison d'équerre sur toute la largeur.

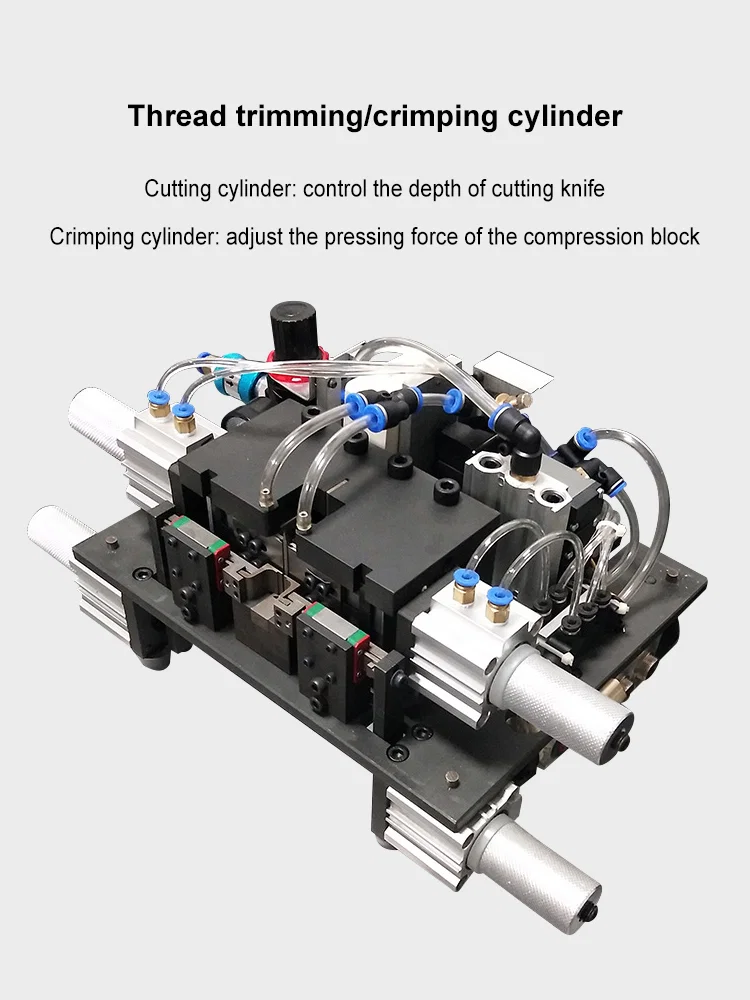

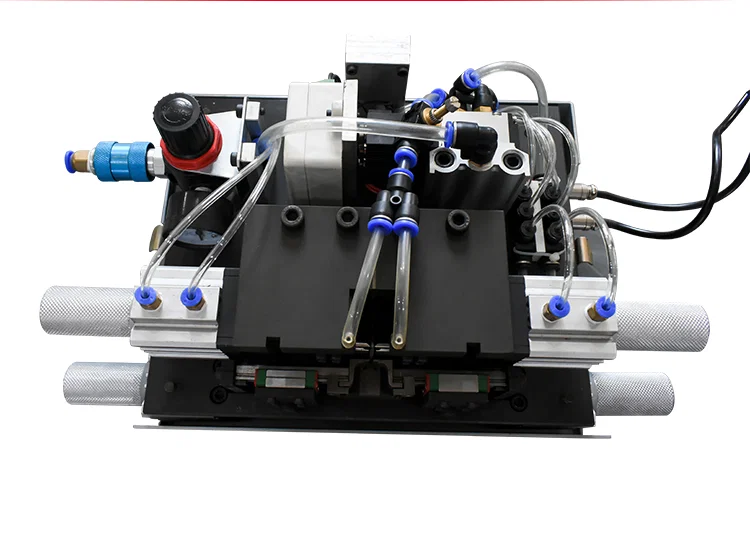

4. Actionnement pneumatique : une conduite d'air et un coupleur rapide sur le carter indiquent une fermeture pilotée par la pression et non par un levier manuel, la force de fermeture des lames se répétant d'un cycle à l'autre.
5. Pas de fonction de torsadage. La machine ne prépare que le dénudage ; les extrémités torsadées se font sur la WPM-19 ou les WPM-190/191.

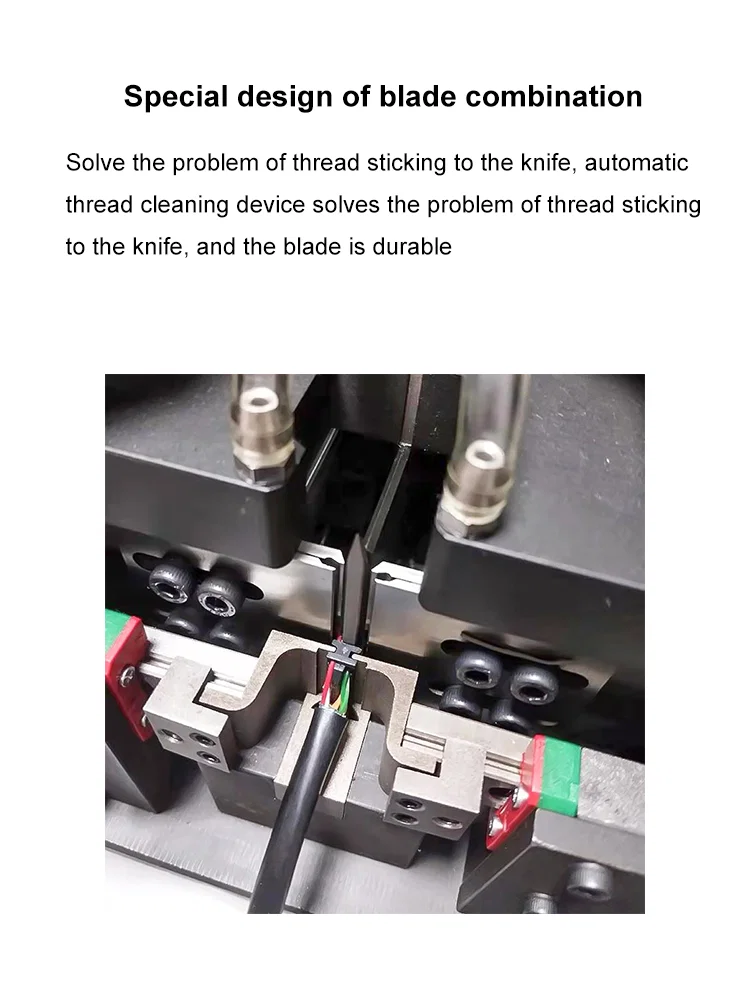

6. Forme de lame : bloc de lames parallèle large avec enclume inférieure assortie, donné par le constructeur comme lame durable et remplacé par jeu plutôt que réaffûté en place.

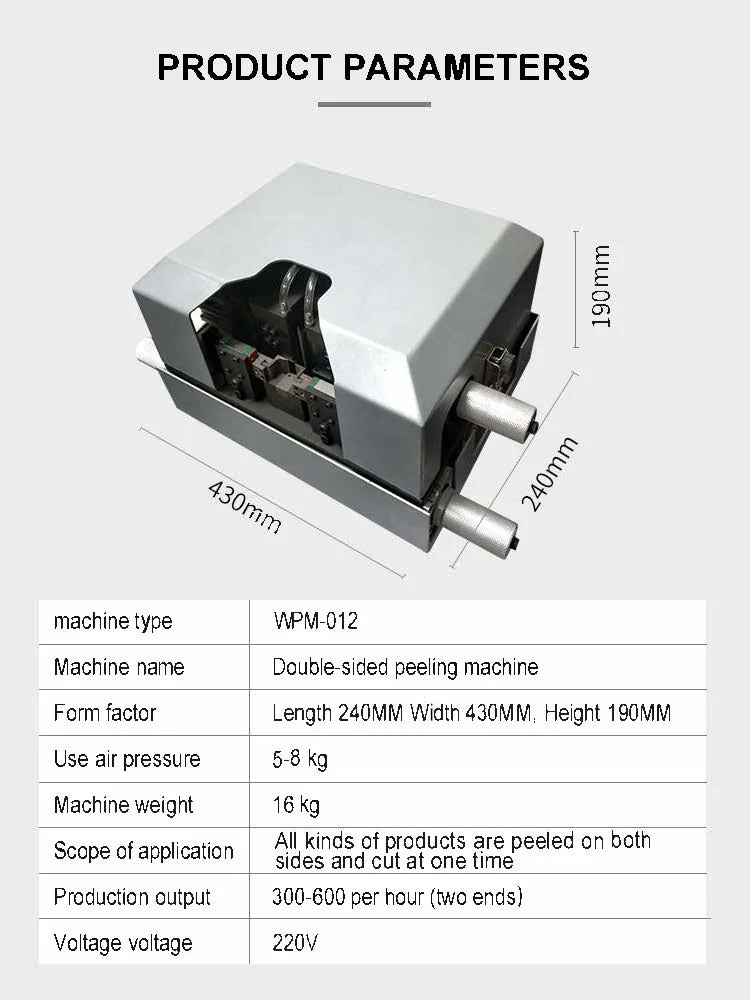

Spécifications techniques
| Paramètre | Spécification |
|---|
| Modèle | WPM-012 |
|---|
| Type | Dénudeuse de câbles multiconducteurs parallèles |
|---|
| Plage de fil | AWG #24 à AWG #34 |
|---|
| Application | Dénudage de queue de câble |
|---|
| Lame | Lame durable (spécification constructeur) |
|---|
| Évacuation des chutes | Dispositif automatique de nettoyage des fils |
|---|

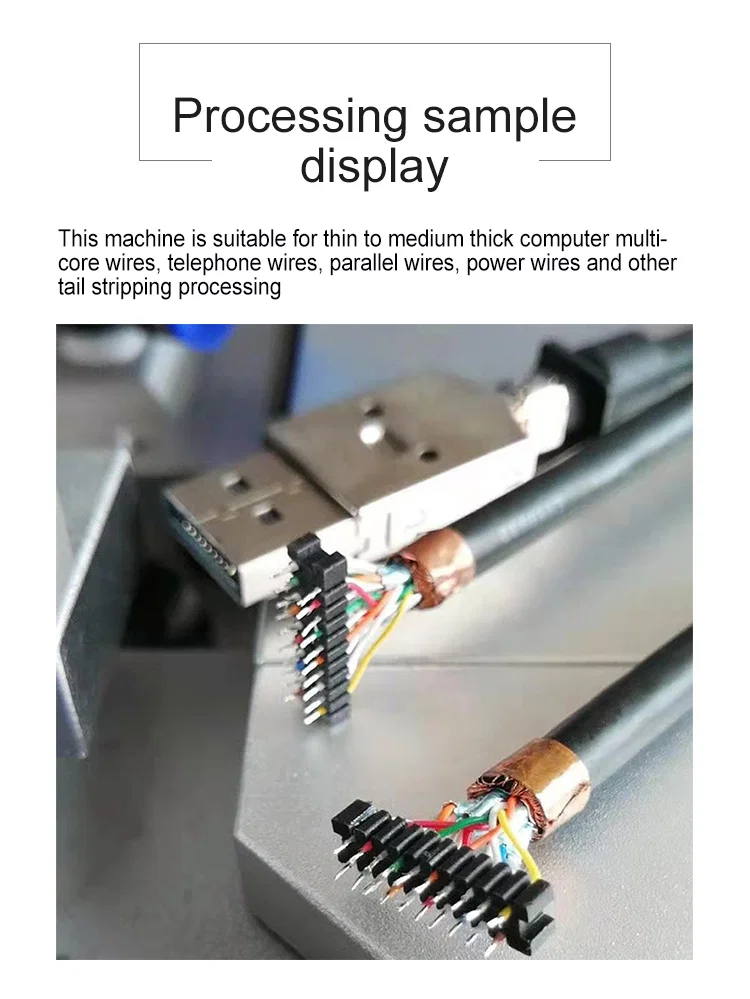

| Câble compatible | Câbles multiconducteurs informatiques, câbles téléphoniques, câbles parallèles, câbles d'alimentation |
|---|
| Actionnement | Pneumatique (conduite d'air et coupleur sur le carter) |
|---|
| Torsadage | Non inclus |
|---|
Applications
— Assemblage de câbles informatiques et de données : constructions plates multiconducteurs et en nappe, dénudage de gaine et d'extrémités à une longueur commune avant terminaison IDC ou connecteur.
— Production de cordons téléphoniques et de télécommunication : fil de branchement parallèle, tous les conducteurs dénudés en une course pour l'assemblage de prises modulaires.
— Cordons d'alimentation et harnais de petits appareils : câble parallèle à deux et trois conducteurs, dénudage de queue avant sertissage ou étamage.
— Préparation de câbles pour l'électronique grand public : conducteurs fins AWG 28 à AWG 34, dénudage en séries où le travail manuel âme par âme fixe la cadence.
— Ateliers de harnais : changements répétés entre types de câbles parallèles sur un même établi, sans réoutiller une dénudeuse verticale.
