La BB-7025 repousse la tresse de blindage des câbles blindés. Deux brosses à bande tournent dans la tête, de 750 mm de circonférence et 62 mm de large, et le câble est posé dans l'intervalle entre elles de sorte que les soies peignent la tresse en arrière sur la gaine. La longueur de brossage est réglable de 10 à 200 mm, la machine est donnée pour du câble jusqu'à 100 mm2 et le débit est de 100-200 pcs/h. La vitesse est réglée électroniquement de 0 à 1800 et l'entraînement est électrique, sur alimentation AC220-240V, 50-60HZ.
Effilocher un blindage à la main avec une pointe est lent et casse des brins : chaque brin rompu est une extrémité libre dans le connecteur et un court-circuit potentiel après assemblage. Les brosses à bande reproduisent le même mouvement sans arête coupante - la tresse est peignée en arrière sur la gaine au lieu d'être coupée - et un couple de 12,5 kg à la poulie empêche la bande de caler lorsque la tresse est serrée ou que le câble est au maximum de la capacité de 100 mm2. La largeur de bande de 62 mm maintient toute la circonférence d'un gros câble au contact des soies, de sorte qu'un effilochage de 200 mm est obtenu en une passe au lieu d'être repris par étapes.
La WPM-1020 couvre le câble de 1-30 mm avec 300 W par moteur et la même commande 0-1800, et la BB-1525 est un modèle de 10 kg tournant jusqu'à 6000 tr/min mais limité au câble de 25 mm et à une longueur de brossage de 60 mm. La BB-7025 se situe entre les deux par la capacité : c'est le modèle donné pour 100 mm2 et pour une longueur de brossage de 200 mm, dans un bâti de 48 kg de 420 x 480 x 320 mm.
Caractéristiques principales

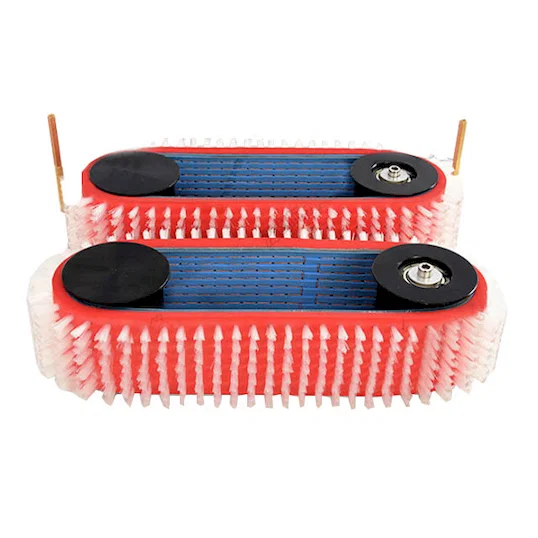

1. Deux brosses à bande de 750 mm de circonférence et 62 mm de large, fonctionnant par paire avec le câble posé dans l'intervalle.
2. Longueur de brossage réglable de 10 à 200 mm, déterminée par la position du câble dans l'intervalle.
3. Donnée pour du câble jusqu'à 100 mm2, ce qui couvre les tresses épaisses des câbles d'énergie et de soudage.
4. Réglage électronique de la vitesse, de 0 à 1800, ajustable pendant la rotation des bandes.
5. Couple de 12,5 kg à la poulie : la bande tient sa vitesse sur une tresse serrée au lieu de caler.

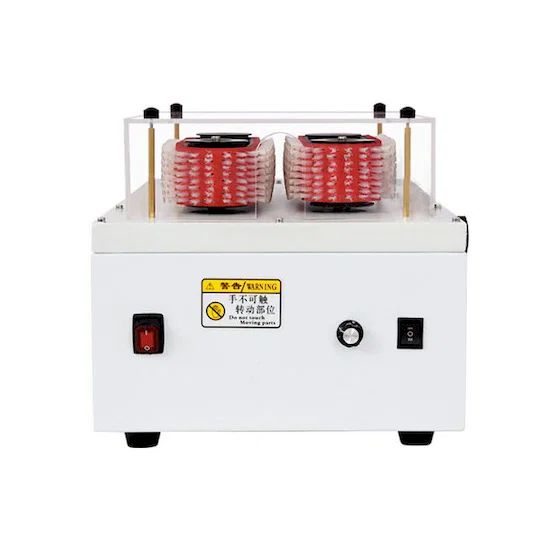

6. 48 kg dans un bâti de 420 x 480 x 320 mm sur AC220-240V, 50-60HZ, avec protecteur transparent au-dessus de la zone de brossage.
Spécifications techniques
| Paramètre | Spécification |
|---|
| Numéro de modèle | BB-7025 |
|---|
| Type de machine | Brosseuse automatique de tresse de fil blindé |
|---|
| Longueur de brossage | 10-200mm |
|---|
| Diamètre de fil applicable | 100 mm² |
|---|
| Productivité | 100-200pcs/h |
|---|
| Structure d'entraînement | Poulie à bande rotative |
|---|
| Mode de rotation | Commande électronique (0-1800 réglable) |
|---|
| Poulies | 2 pièces (circonférence 750 x largeur 62) |
|---|
| Couple | 12,5kg |
|---|
| Alimentation | AC220-240V, 50-60Hz |
|---|
| Entraînement | Électrique |
|---|
| Poids | 48kg |
|---|
| Dimensions | 420*480*320mm |
|---|
Applications
— Câble d'énergie à gaine caoutchouc pour pompes et moteurs : tresse de blindage peignée en arrière avant pose du presse-étoupe et de la cosse.
— Câble de soudage : tresse en cuivre étamé effilochée sur la gaine avant sertissage de la cosse.
— Câble de batterie et d'onduleur : tresse épaisse sur câble jusqu'à 100 mm2 brossée en arrière pour une terminaison à borne ou à cosse.
— Faisceaux marins et de génératrices : câble multiconducteur blindé dont la tresse doit être relevée et nettoyée avant fermeture de la coque de connecteur.
— Câble d'instrumentation à feuille et tresse : la tresse est peignée en arrière et la feuille retirée dans la même manipulation.
