La WPM-USB08 est une machine à souder de table commandée par pédale, destinée à terminer des connecteurs mâles sur des extrémités de câbles assemblés. Une tête de fer unique de 150 W descend sur un connecteur maintenu dans un montage pendant que le fil d'étain est amené au joint, pour un débit nominal de 600 à 800 pcs/h. L'unité fonctionne en AC110–220V sur une empreinte de 400 x 300 x 300 mm et est référencée pour les connecteurs USB, Micro USB, Type C, iPhone, DC, RCA, BNC et LED chip : une même base couvre ainsi les familles de fiches présentes sur une ligne de faisceaux mixte.

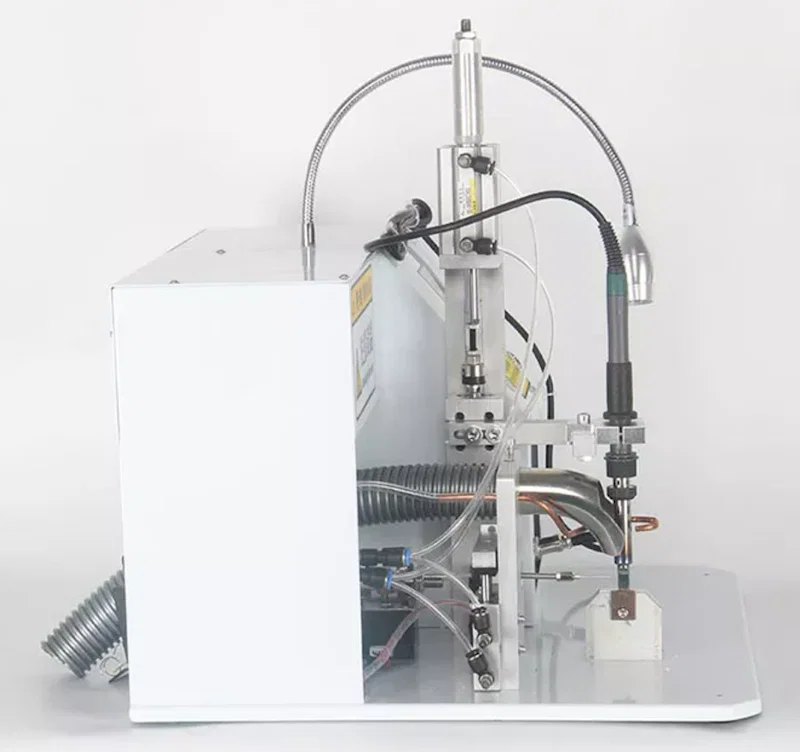

La soudure manuelle d'une coque de connecteur dépend de la pression du poignet et du temps de maintien, deux paramètres qui dérivent au fil du poste : une broche sort froide, le boîtier suivant est brûlé. Sur la WPM-USB08, le connecteur repose dans un bloc de montage interchangeable et un vérin pneumatique en haut de la colonne pousse le fer jusqu'à une butée mécanique réglée : la hauteur de contact et le temps de maintien se répètent d'un cycle à l'autre. La pédale lance le cycle et laisse les deux mains libres pour tenir le câble et mettre le connecteur en place, avec une lampe à col de cygne sur le joint et un flexible qui éloigne les fumées de l'opérateur.
Par rapport à la 205H, la WPM-USB08 reprend le même entraînement de 150 W et le même débit de 600–800 pcs/h mais est commandée par pédale, et sa liste de connecteurs dépasse la famille USB jusqu'aux pièces DC, RCA, BNC et LED chip ; la 205H est la version à châssis aluminium de 9 kg configurée pour USB, Micro USB et Type C. Les deux restent des machines de table à chargement manuel : pour un débit sans surveillance de l'ordre de 1200–1500 pcs/h, l'automatique JW-SD01 prend en charge le dénudage et la soudure en un seul indexage.
Caractéristiques principales
1. Débit nominal de 600–800 pcs/h à 150 W ; la même tête fonctionne sur une alimentation monophasée 110 V ou 220 V.
2. Le départ de cycle par pédale laisse les deux mains sur le câble et le connecteur dans l'enveloppe de travail de 400 x 300 x 300 mm.

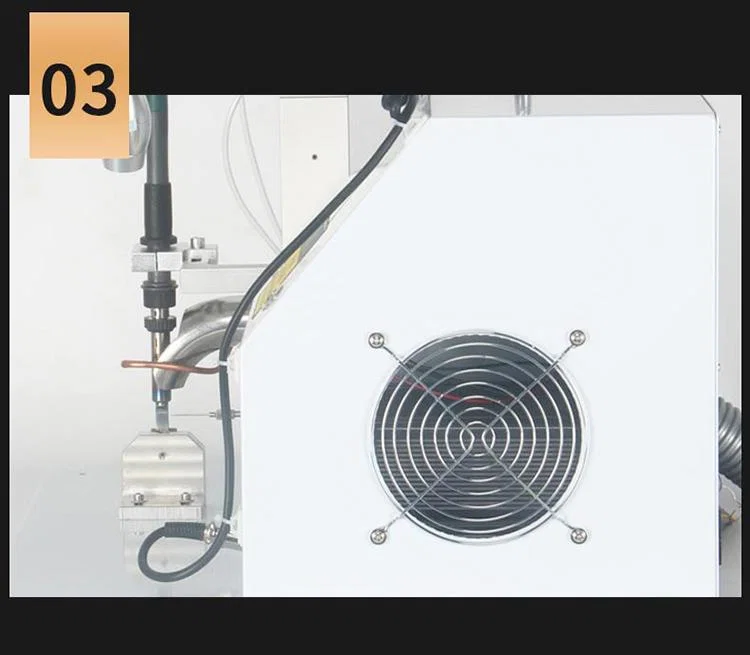

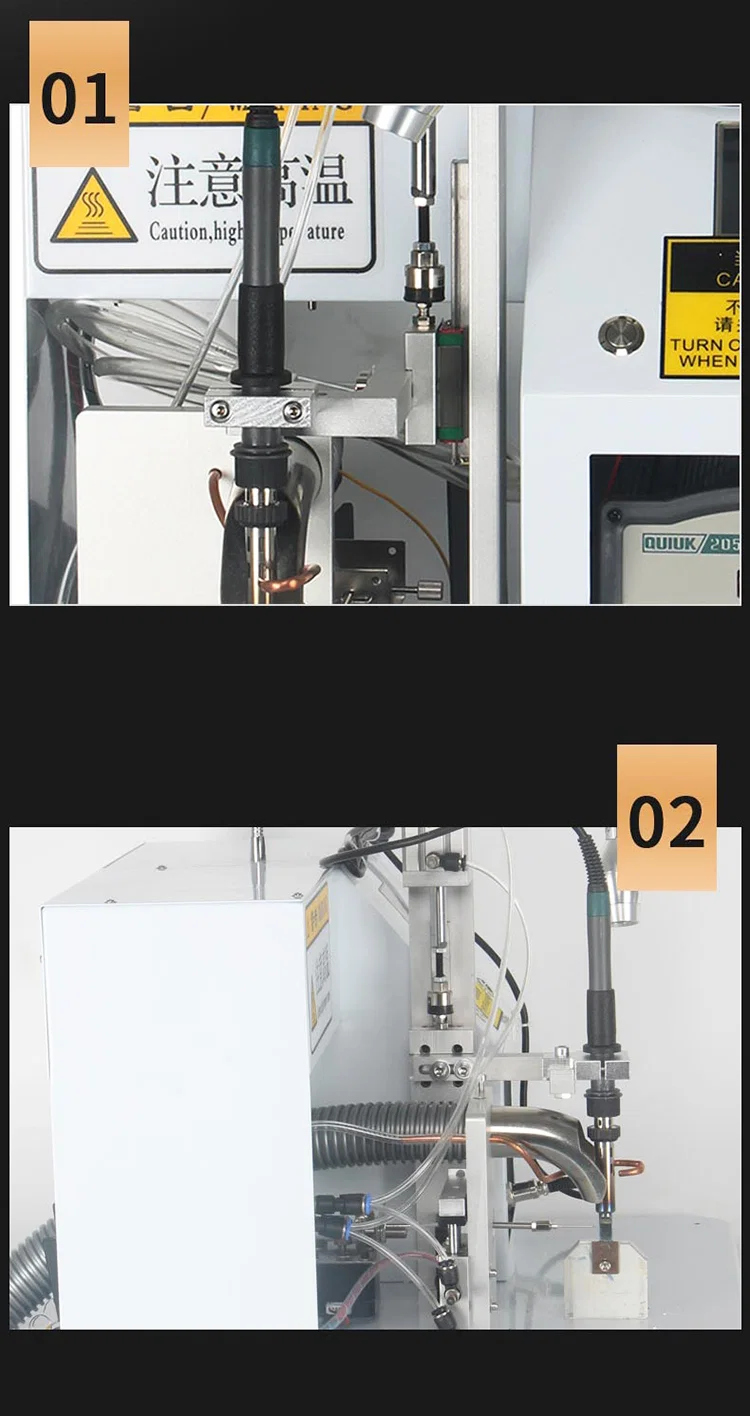

3. Descente pneumatique avec butée mécanique fixant la hauteur de panne et le temps de maintien : le fer revient à la même position après chaque joint au lieu de suivre la pression de l'opérateur.

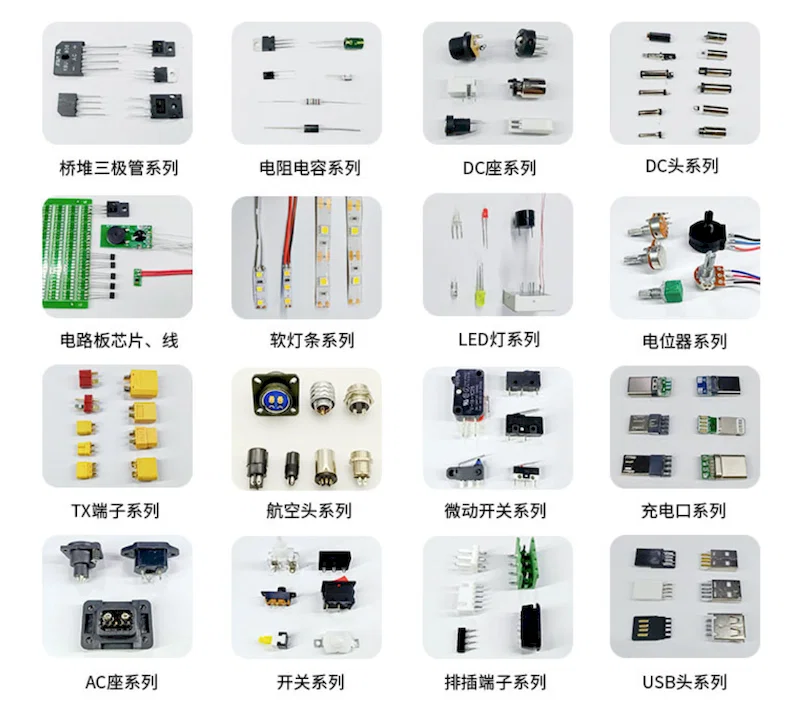

4. Une même base est référencée pour huit familles de connecteurs — USB, Micro USB, Type C, iPhone, DC, RCA, BNC et LED chip — avec changement de montage entre familles.

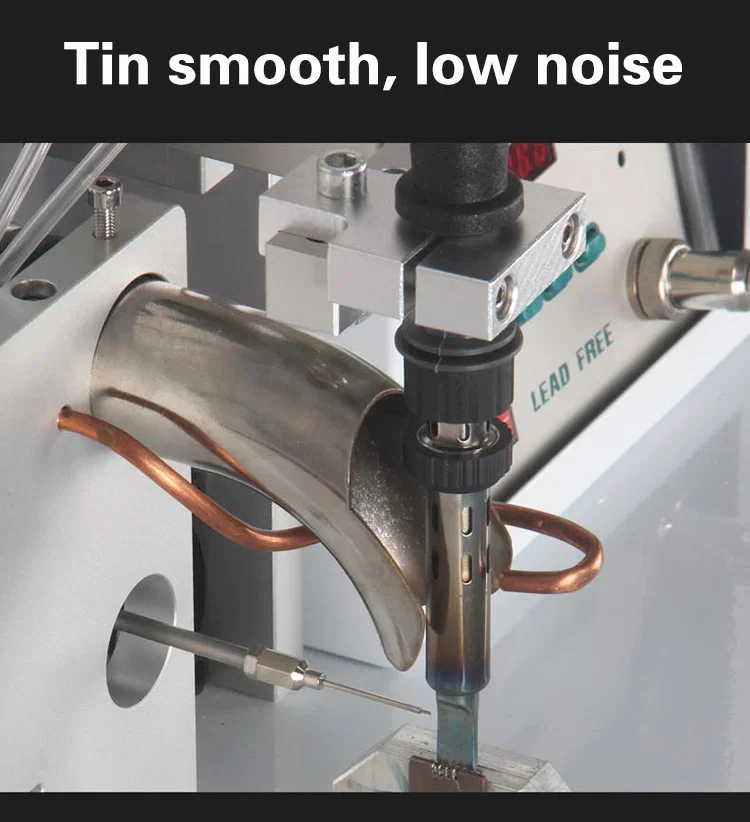

5. Le fil d'étain arrive au joint par un tube guide : le volume de brasure est déterminé par le diamètre du fil et son avance, non par une bobine tenue à la main.

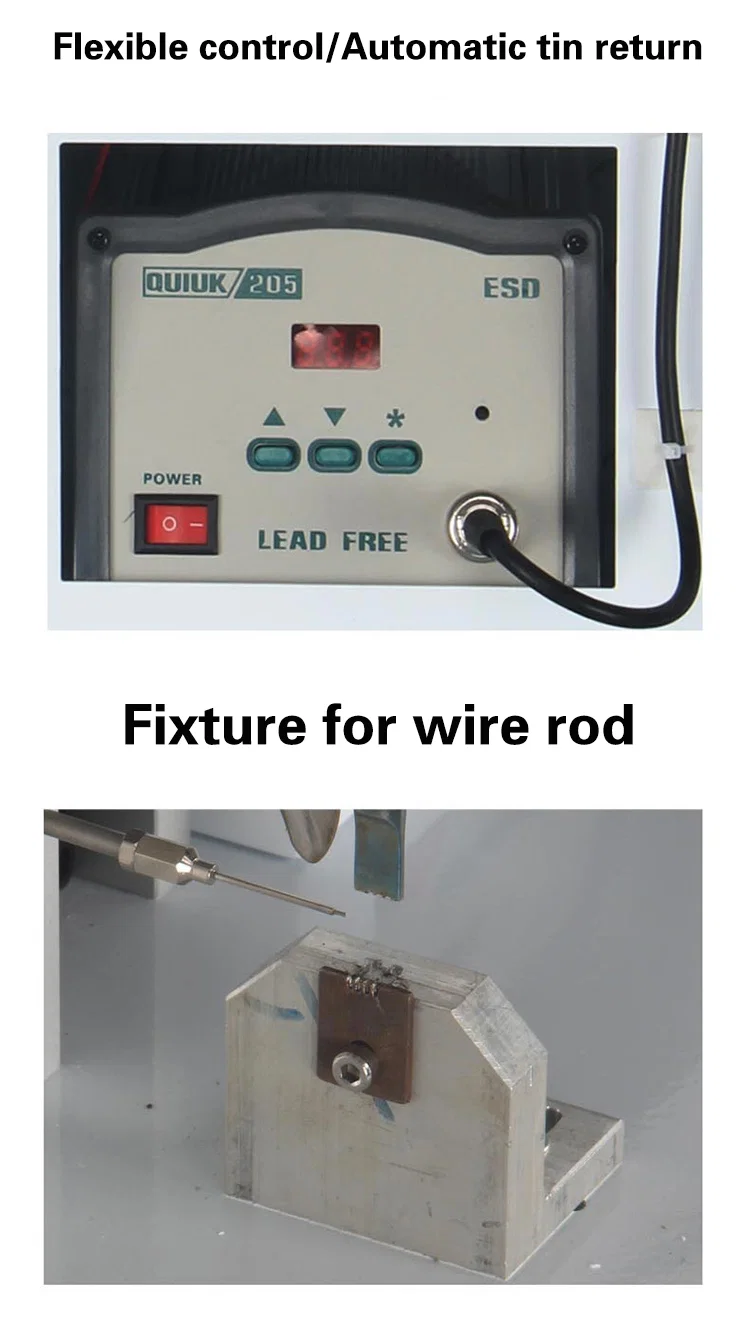

6. Le fer est bridé dans la tête et alimenté par une station de soudage séparée à réglage de température en façade : angle de panne et température de travail se règlent une fois par travail.
Spécifications techniques
| Paramètre | Spécification |
|---|
| Modèle | WPM-USB08 |
|---|
| Type de machine | Machine semi-automatique de soudure de connecteurs à pédale |
|---|
| Tension | AC110–220V |
|---|
| Puissance | 150 W |
|---|
| Capacité | 600–800 pcs/h |
|---|
| Matériau de brasure | Fil d'étain |
|---|
| Dimensions | 400 x 300 x 300 mm |
|---|

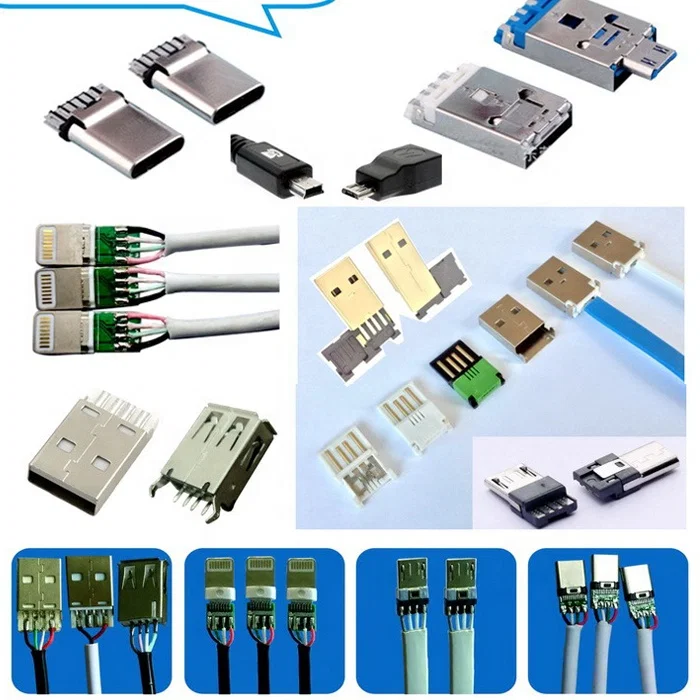

| Connecteurs compatibles | USB, Micro USB, Type C, iPhone, DC, RCA, BNC, LED chip |
|---|
Applications
— Assemblage de câbles de données USB et Type C : soudure des coques 4 et 5 broches sur conducteurs dénudés et étamés avant surmoulage.
— Production de cordons d'alimentation DC : terminaison de jack sur câble souple 2 conducteurs pour adaptateurs et petits appareils.
— Accessoires audio et vidéo : soudure du picot central et de la coque de fiche RCA sur câble blindé.
— Assemblage d'éclairage LED : fixation de fils d'alimentation sur bornes de LED chip et pastilles de ruban.
— Cordons coaxiaux et RF : terminaison de broche et de tresse BNC en petites et moyennes séries.
