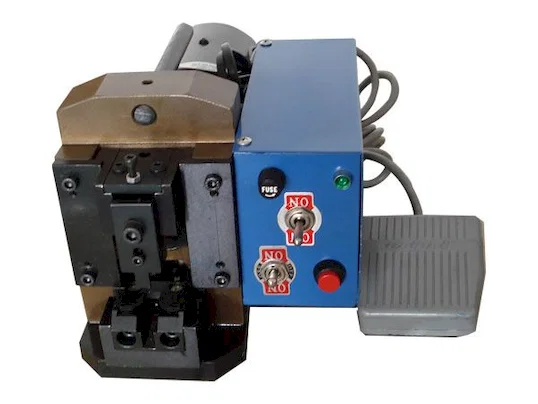

La WPM-PC1 est une sertisseuse automatique de paillasse pour fiches modulaires sur câble réseau et téléphonique. Elle ferme les têtes cristal RJ11, RJ45, 2P, 4P, 6P, 8P et 10P à 1800 - 3000 pièces par heure, avec une course de 25 mm, sous AC 220 V 50 Hz. L'unité mesure 300 x 200 x 160 mm et pèse 15 kg, avec une poignée de transport sur le capot.

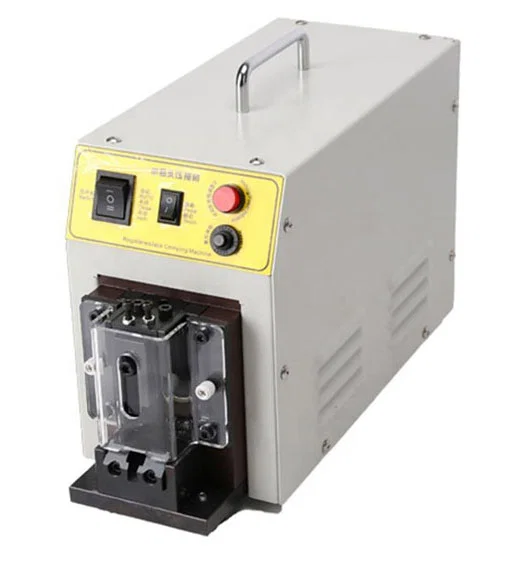

Les pinces manuelles dépendent de la force de préhension, et le mode de défaillance sur les fiches 8P8C est un contact posé sur trois des huit positions parce que l'outil n'a pas été fermé complètement. La WPM-PC1 abaisse la matrice sur une course fixe de 25 mm : la hauteur de sertissage est donc fixée par la machine et non par l'opérateur, et le cycle se répète à la même profondeur sur chaque fiche. La matrice est interchangeable, ce qui permet à une seule tête de couvrir du RJ11 au 10P : la famille de fiches change par la matrice, non par la machine. Un capot transparent articulé recouvre la matrice pendant la course, et le panneau porte l'interrupteur d'alimentation, un sélecteur, un arrêt d'urgence et un bouton de réglage rotatif. Au débit nominal, la machine ferme 30 à 50 fiches par minute, soit le rythme d'un poste de cordons à deux opérateurs plutôt que d'un opérateur seul avec une pince.
La WPM-5-40 est une machine semi-automatique de coupe et sertissage pour cosses pré-isolées, et la WPM-KAC05B sertit des cosses libres de 0,5 à 4 mm2 sur des extrémités dénudées. Les deux travaillent sur des jonctions fil-cosse. La WPM-PC1 intervient à l'autre extrémité de l'assemblage : elle ferme une fiche modulaire sur le câble, et sa plage de matrices couvre la famille modulaire de 2P à 10P et non les cosses à œil, fourche ou embout.
Caractéristiques principales
1. Débit de 1800 - 3000 pcs/heure, soit 30 à 50 fiches par minute depuis un seul poste de sertissage.
2. Têtes compatibles RJ11, RJ45, 2P, 4P, 6P, 8P et 10P, changées par remplacement de la matrice et non de la machine.
3. Course de sertissage fixe de 25 mm : la matrice se ferme à la même hauteur à chaque cycle au lieu de dépendre de la prise de l'opérateur.
4. Capot transparent articulé sur le bloc matrice, maintenant la fiche d'équerre pendant la course et gardant les mains hors de la zone de fermeture.
5. Encombrement de paillasse de 300 x 200 x 160 mm pour 15 kg, avec poignée de transport dans le capot.
6. Alimentation AC 220 V 50 Hz, avec interrupteur, sélecteur, arrêt d'urgence et bouton de réglage rotatif en face avant.
Spécifications techniques
| Paramètre | Spécification |
|---|
| Modèle | WPM-PC1 |
|---|
| Type de machine | Sertisseuse automatique de fiches modulaires RJ45 |
|---|
| Tension | AC 220 V, 50 Hz |
|---|
| Course | 25 mm |
|---|
| Débit | 1800-3000 pcs/heure |
|---|
| Têtes compatibles | RJ11, RJ45, 2P, 4P, 6P, 8P, 10P |
|---|
| Dimensions | 300 x 200 x 160 mm |
|---|
| Poids | 15 kg |
|---|
Applications
— Assemblage de cordons : câble multibrins Cat5e et Cat6 terminé par fiches RJ45, serties à hauteur fixe pour une mise en contact régulière.
— Cordons téléphoniques : fiches RJ11 et 6P4C sur câble de combiné plat et rond.
— Câblage de sécurité et d'alarme : fiches modulaires 4P et 6P sur cordons de capteurs et de claviers.
— Ensembles en câble plat : têtes cristal 2P à 10P sur nappe pour le câblage interne d'équipements.
— Cordons de commande industrielle : connecteurs modulaires 8P et 10P sur câbles RS-485 et console réalisés en petites séries.
