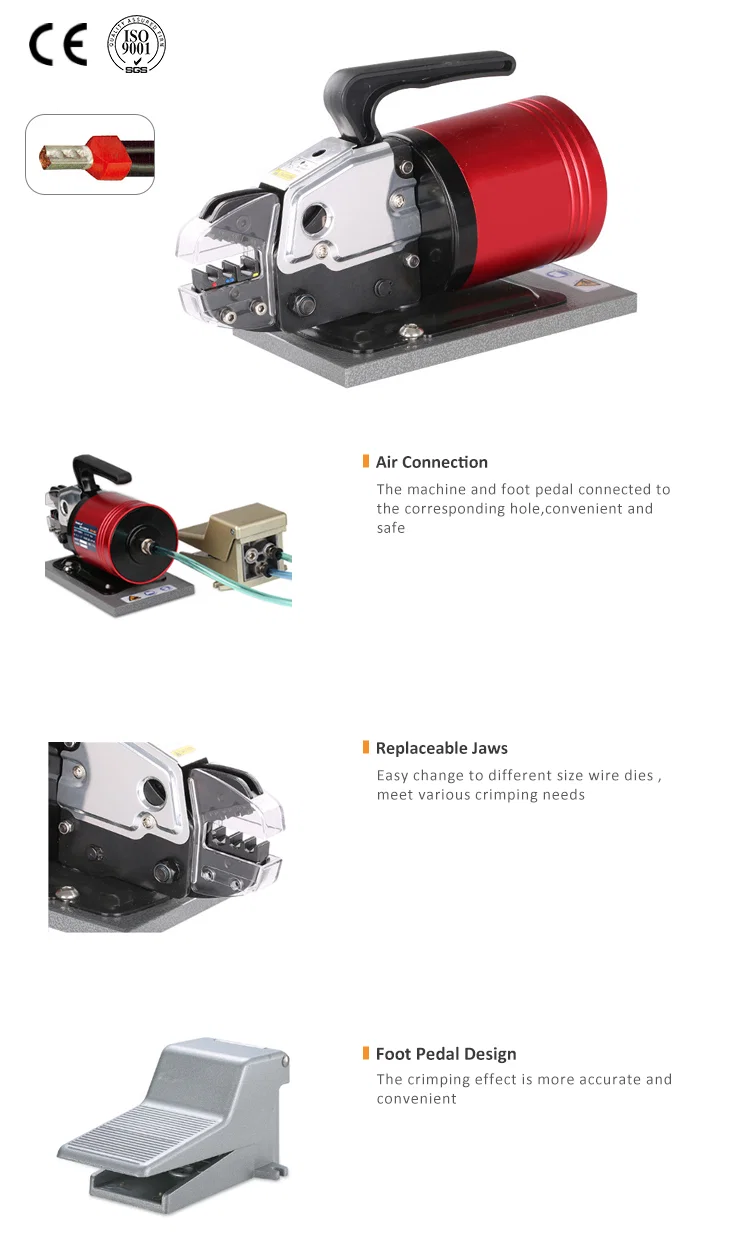

La WPM-5ND est une presse pneumatique de paillasse qui sertit des terminaux sur des extrémités de fil préparées, avec un coulisseau actionné par air de 1,3 T. Un seul bâti couvre trois familles de terminaux : terminaux nus jusqu'à 16 mm², terminaux isolés jusqu'à 6 mm² et embouts tubulaires jusqu'à 35 mm². Elle fonctionne à l'air d'atelier entre 0,4 et 1 MPa et ne demande aucune alimentation électrique au poste.
Le sertissage manuel dépend de la force de la main : la hauteur de sertissage dérive au fil du poste et des terminaux mal serrés arrivent au plateau de faisceaux. Sur la WPM-5ND, un vérin simple effet referme la matrice à pression constante, ce qui maintient la hauteur de sertissage identique du premier au dernier terminal. Les matrices se changent en desserrant deux vis, et le protecteur transparent porte des repères rouge, bleu et jaune correspondant aux codes couleur des terminaux isolés : la matrice en place peut donc être vérifiée avant de présenter le fil.
Dans la gamme pneumatique WPM, la 5ND est le seul modèle qui termine au lieu de dénuder : les WPM-305, 310, 315, 330 et 416 coupent et tirent l'isolant, tandis que la 5ND referme une matrice. Sa capacité de 35 mm² en embouts tubulaires dépasse aussi la limite de 16 mm² des terminaux nus sur la même machine, si bien que les embouts doubles et les conducteurs de commande plus forts passent sans seconde presse.
Caractéristiques principales
1. Capacité de presse de 1,3 T obtenue par un vérin pneumatique travaillant entre 0,4 et 1 MPa, sans moteur ni alimentation 220 V au poste.
2. Trois plages de sertissage sur un même bâti : terminaux nus jusqu'à 16 mm², terminaux isolés jusqu'à 6 mm², embouts tubulaires jusqu'à 35 mm².
3. Matrices interchangeables tenues par deux vis ; le protecteur transparent est marqué rouge, bleu et jaune selon les codes couleur des terminaux isolés.
4. Coulisseau guidé entre deux flasques acier sur toute la course, ce qui garde les faces de matrice parallèles pendant la compression du terminal.
5. Protecteur en polycarbonate relevable au-dessus de la zone de sertissage, ouvert pour le chargement et refermé sur la matrice pendant le cycle.
6. Corps de 4 kg sur une base de 260 × 120 × 140 mm avec poignée supérieure intégrée : la presse se déplace entre les postes et se range en étagère.
Spécifications techniques
| Paramètre | Spécification |
|---|
| Modèle | WPM-5ND |
|---|
| Type de machine | Presse pneumatique de sertissage de terminaux |
|---|
| Capacité de presse | 1,3 T |
|---|
| Plage de sertissage, terminaux nus | ≤ 16 mm² |
|---|
| Plage de sertissage, terminaux isolés | ≤ 6 mm² |
|---|
| Plage de sertissage, embouts tubulaires | ≤ 35 mm² |
|---|
| Pression d'air | 0,4–1 MPa |
|---|
| Dimensions | 260 × 120 × 140 mm |
|---|
| Poids | 4 kg |
|---|
Applications
— Assemblage d'armoires de commande : fil souple 0,5-2,5 mm² avec embouts doubles repérés par couleur, sertis avant insertion en bornier.
— Lignes de faisceaux automobiles : terminaux nus à anneau et à lame de 4-16 mm² sur les conducteurs de batterie, de masse et de démarreur.
— Production d'appareils : terminaux isolés jusqu'à 6 mm² sur le câblage interne des moteurs, résistances et interrupteurs de porte.
— Appareillage et panneaux de comptage : embouts tubulaires jusqu'à 35 mm² sur les alimentations et le câblage de transformateurs de courant.
— Ateliers de faisceaux en sous-traitance : petites séries et reprises où une presse électrique n'est pas justifiée et où seul l'air d'atelier est disponible.
