Dénudeuse-torsadeuse pneumatique 3-25 mm WPM-3F+T

📅 2025-04-27 👁️ 446
  • Modèle de produit: WPM-3F+T

  • Spécifications

    Taille: 350 * 230 * 350mm
    Poids: 15kg
    Alimentation: 220V/50 Hz, 110V/60 Hz
    Pression barométrique: 0.4-0.75MP
    Vitesse de torsion: 120-30 pièces/min
    Longueur de dénudage: 3-25mm
  • Demander un devis

La WPM-3F+T est une machine pneumatique qui dénude et torsade une extrémité de fil en un seul cycle. La plage de longueur de dénudage est de 3-25 mm, la tête est entraînée par air à 0,4-0,75 MPa, et l'unité fonctionne en 220 V/50 Hz ou 110 V/60 Hz. Elle mesure 350 x 230 x 350 mm et pèse 15 kg.

Sur une ligne manuelle, le dénudage et le torsadage constituent deux opérations et généralement deux opérateurs, la torsade étant appréciée à la main. Ici, la même course qui retire l'isolant fait tourner les brins : la longueur de torsade correspond à la longueur de dénudage à chaque cycle et la queue n'a pas à être reprise. Par rapport à une dénudeuse verticale simple, la tête de torsadage supprime l'étape où les brins libres s'épanouissent et doivent être rassemblés avant étamage ou sertissage.

Dans la série WPM, la 3F+T est la version à torsadage de la plateforme 3F de 20 mm, portée à 25 mm de dénudage et de torsade. La WPM-4F+T travaille une enveloppe plus large, 3-30 mm, et traite 1-10 fils par cycle à 120-130 fois par minute : elle convient donc aux câbles multibrins plutôt qu'aux conducteurs unitaires. La WPM-3FA prend une autre voie, en ramollissant l'isolant d'un câble tressé AWG 18-32 par un élément chauffant de 200 W au lieu de couper et torsader.

Caractéristiques principales

1. Dénudage et torsadage réalisés en un seul cycle pneumatique, sans seconde manutention

2. Longueur de dénudage de 3-25 mm, la partie torsadée suivant le même réglage

3. Cadence annoncée de 120-30 pcs/min, décroissante avec la longueur de dénudage et de torsade

4. Tête pneumatique travaillant à 0,4-0,75 MPa, avec circuit d'air et détendeur sur le bâti

5. Configuration en double tension, 220 V/50 Hz ou 110 V/60 Hz

6. Bâti de 350 x 230 x 350 mm pour 15 kg, avec pédale pour garder les deux mains sur le fil

Spécifications techniques

ParamètreSpécification
ModèleWPM-3F+T
FonctionDénudage et torsadage pneumatiques de fil
Dimensions extérieures350 x 230 x 350 mm
Poids15 kg
Alimentation220 V / 50 Hz, 110 V / 60 Hz
Pression d'air0,4-0,75 MPa
Vitesse de torsadage120-30 pcs/min
Longueur de dénudage3-25 mm

Aperçu de la gamme

La série WPM-3F repose sur une même plateforme de dénudage vertical. Les modèles simples dénudent uniquement, la variante H ajoute une lame chauffante et les variantes T dénudent et torsadent les câbles multibrins en une passe. La capacité et l'encombrement sont comparés ci-dessous.

ParamètreWPM-3FWPM-4FWPM-3F+HWPM-3F+TWPM-4F+T
FonctionDénudage seulLame chauffanteDénudage et torsadage
Section (AWG)AWG 18–32AWG 18–32AWG 18–32
Longueur de dénudage20 mm30 mm20 mm20 mm30 mm
Pression d'air5–7 kg5–8 kg5–7 kg5–7 kg5–8 kg
Dimensions (L×l×H)260×150×270 mm320×190×320 mm260×150×270 mm260×150×270 mm320×190×320 mm
Poids net14 kg18 kg14 kg14 kg18 kg
EmballageCaisse en bois, emballage export standard

Applications

— Assemblage de faisceaux : conducteurs unitaires dénudés et torsadés avant étamage ou insertion en borne

— Préparation de conducteurs de terre : brins torsadés en une queue compacte pour le sertissage d'une cosse à anneau

— Câblage d'armoires et d'appareillage : fil de câblage préparé pour bornes à vis

— Assemblage de conducteurs d'appareils et de moteurs : queues torsadées pour éviter l'épanouissement des brins au transport

— Assemblage de câbles de capteurs et d'instrumentation : extrémités de conducteurs fins rassemblées avant brasage

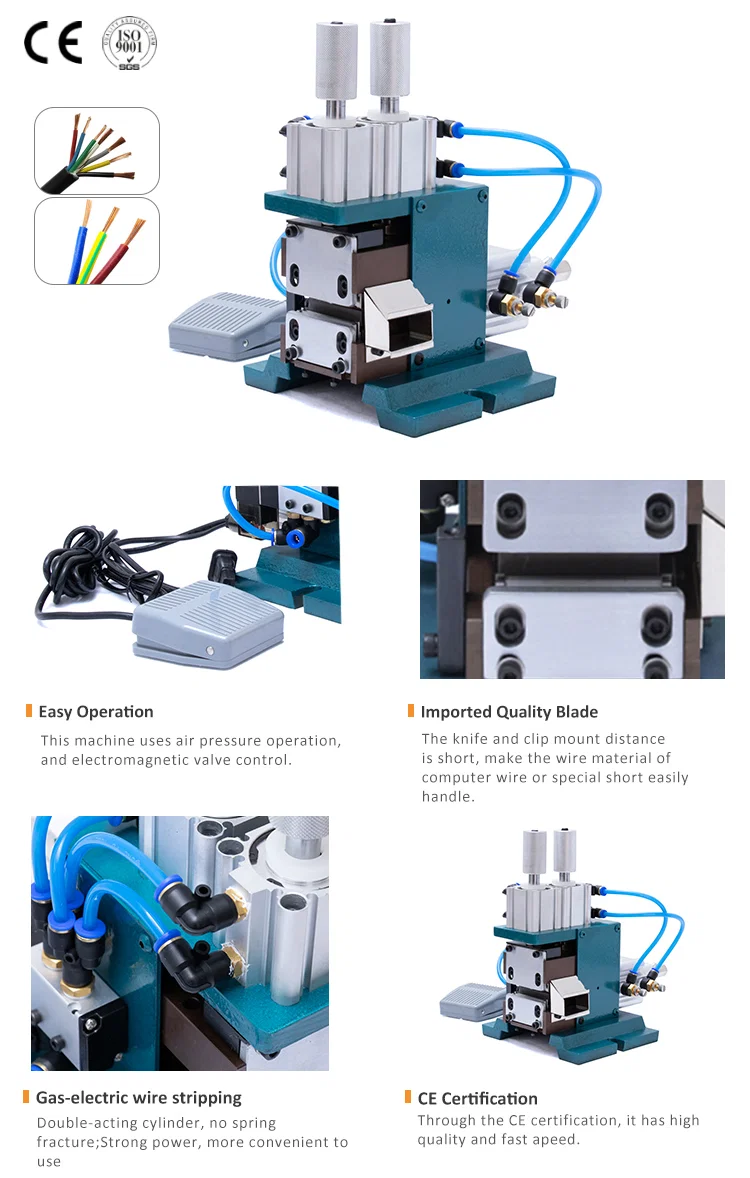

pneumatic wire stripping and twisting machine with two vertical cylinders
Pneumatic Wire Stripping Twisting Machine WPM-3F+T
