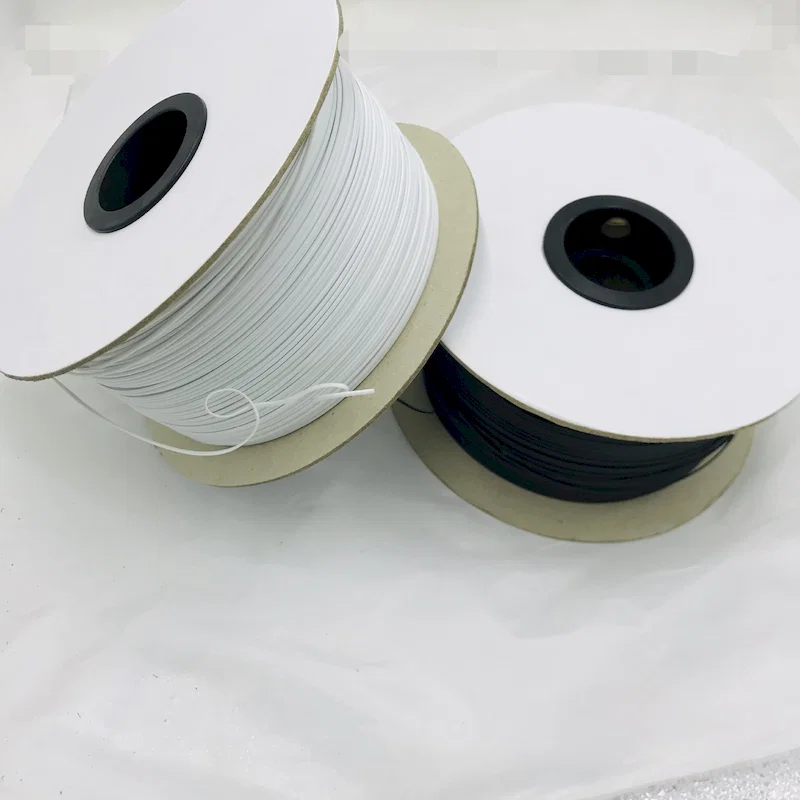

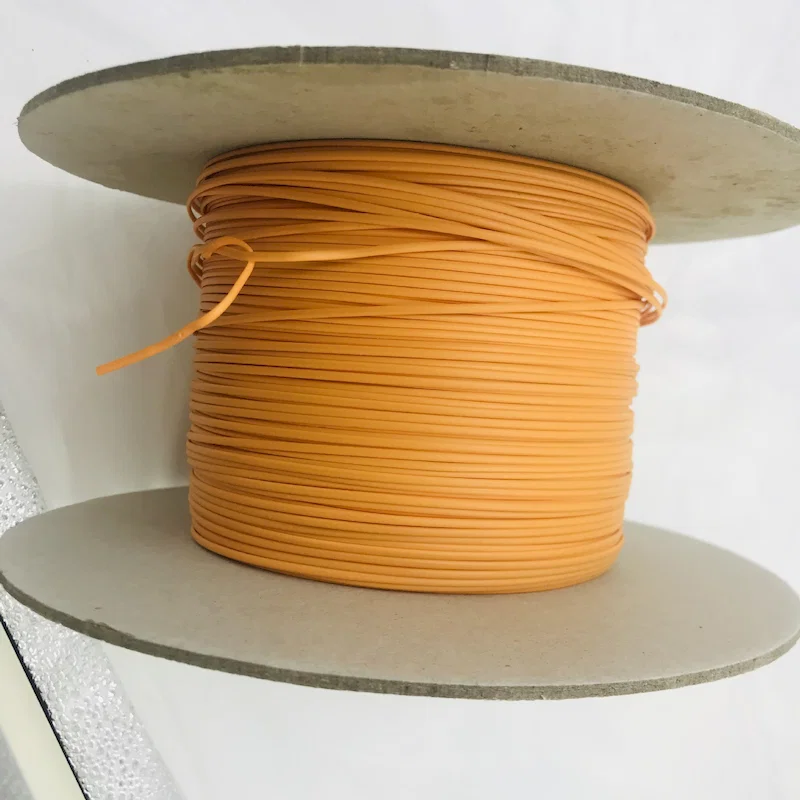

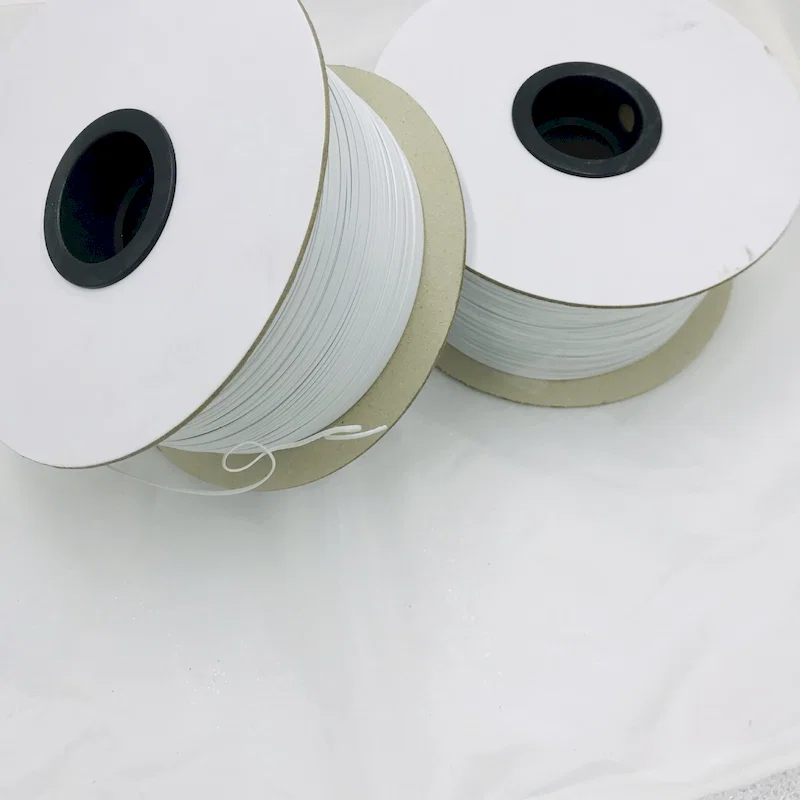

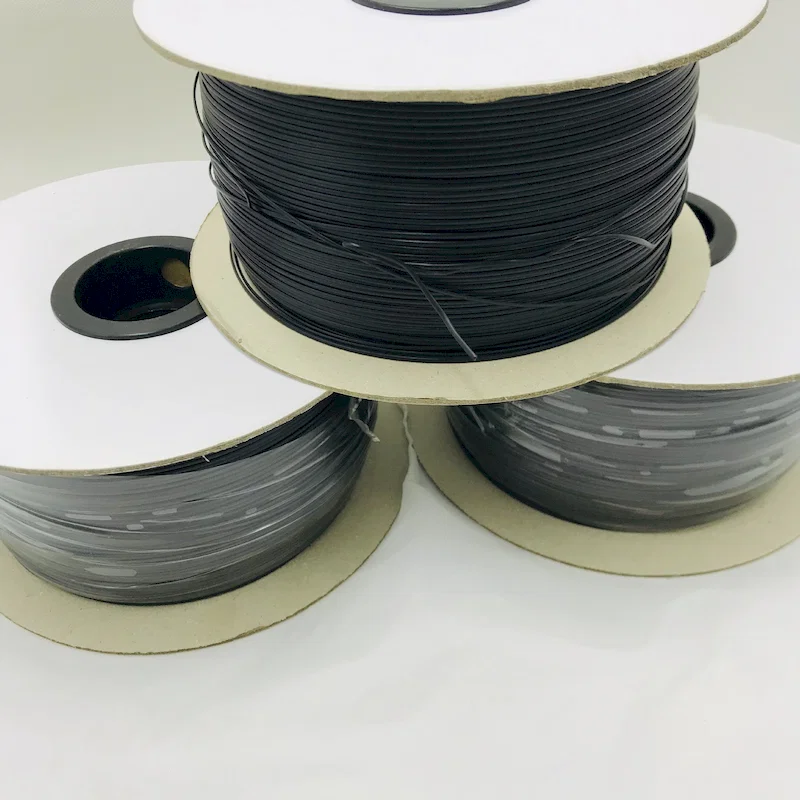

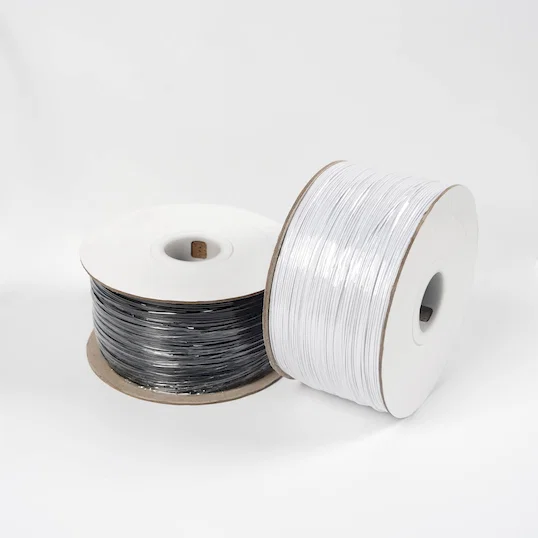

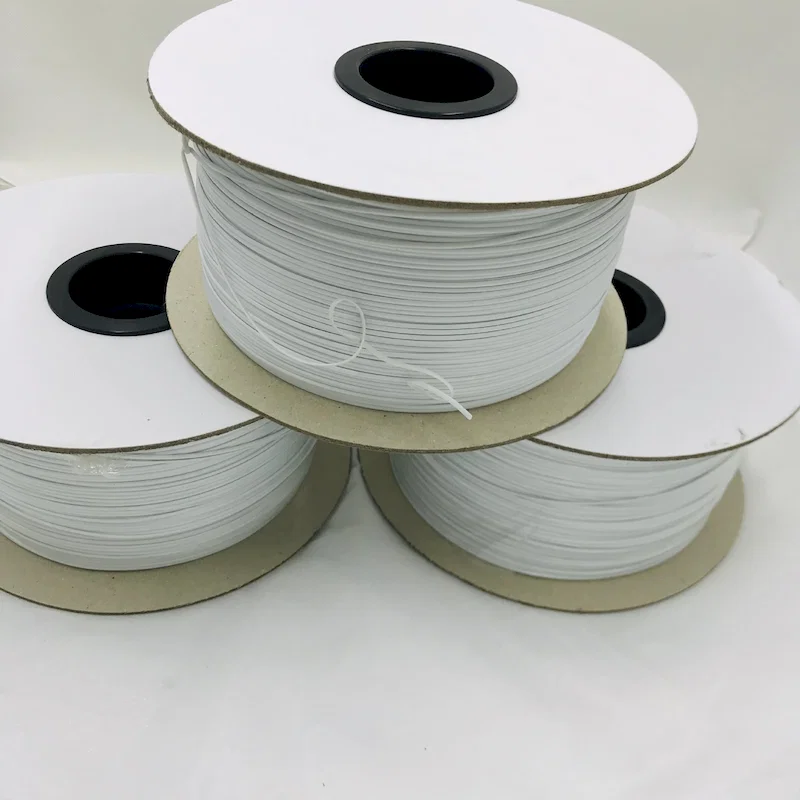

Le JW-PK01 est un lien torsadé revêtu PE à âme en fil de fer galvanisé, fourni en bobines de 1 km ou en axes de 1 km pour les lieuses automatiques et le liage manuel. Sept sections sont produites : ronde de 0,8 à 4,6 mm, plate simple face à 2,5, 3,5 et 4,0 mm, double face à 2,2-4,0 mm, ovale à 1,5-2,2 mm, ainsi que des tailles à double âme de 3,0, 5,0 et 8,0 mm. Les diamètres d'âme vont de 0,4 à 2,0 mm.
La gaine PE est extrudée sur l'âme galvanisée : le revêtement reste solidaire lorsque le lien est torsadé puis retorsadé à la main ou par une tête de liage, et l'âme n'est pas mise à nu au pli. La couche galvanisée empêche l'âme de rouiller dans les armoires humides ou les coffrets extérieurs, où un lien en acier nu laisse des traces de rouille sur le toron. L'âme conservant la forme qu'on lui donne, le lien ne s'ouvre pas progressivement comme un lien entièrement plastique sous vibration.
Les formes ne sont pas interchangeables à l'usage. La section plate simple face s'applique contre le toron sans dépasser, ce qui convient au câblage dense en armoire ; la section ronde passe dans les têtes de liage automatiques et se retorsade sur le même axe ; la section ovale se situe entre les deux ; la version à double âme de 8,0 mm est destinée aux torons lourds où une âme de 1,0 mm se redresserait sous charge. Les couleurs distinguent les circuits ou reprennent l'étiquetage du client.
Caractéristiques principales
1. Âme en fil de fer galvanisé de 0,4 à 2,0 mm, gainée de PE pour que l'âme reste couverte lors des torsadages répétés.
2. Section ronde en huit tailles : 0,8, 1,0, 1,2, 1,5, 1,8, 2,0, 3,0 et 4,6 mm.
3. Plate simple face à 2,5, 3,5 et 4,0 mm pour des liens plats sur borniers denses.
4. Double face à 2,2, 2,5, 3,0 et 4,0 mm, et ovale à 1,5, 1,7, 2,0 et 2,2 mm.
5. Double âme de 3,0, 5,0 et 8,0 mm pour les torons lourds qui redresseraient une âme unique de 1,0 mm.
6. Conditionné en 1 km par bobine ou 1 km par axe pour une alimentation continue ; noir, blanc et transparent en standard, rouge, bleu, vert, jaune et gris sur mesure.
Spécifications techniques
| Paramètre | Spécification |
|---|
| Modèle | JW-PK01 |
|---|
| Matière | Polyéthylène (PE) sur âme en fil de fer galvanisé |
|---|
| Diamètre d'âme | 0,4-2,0 mm |
|---|
| Formes | Plate, ovale, simple face, double face, rectangulaire, carrée, ronde |
|---|
| Tailles rondes | 0,8 / 1,0 / 1,2 / 1,5 / 1,8 / 2,0 / 3,0 / 4,6 mm |
|---|
| Tailles simple face | 2,5 / 3,5 / 4,0 mm |
|---|
| Tailles double face | 2,2 / 2,5 / 3,0 / 4,0 mm |
|---|
| Tailles ovales | 1,5 / 1,7 / 2,0 / 2,2 mm |
|---|
| Tailles double âme | 3,0 / 5,0 / 8,0 mm |
|---|
| Couleurs standard | Noir, blanc, transparent |
|---|
| Couleurs sur mesure | Rouge, bleu, vert, jaune, gris |
|---|
| Conditionnement | 1 km/bobine ou 1 km/axe |
|---|
Applications
— Ateliers de faisceaux : liage des branches de faisceaux coupées à longueur avant rubanage et étiquetage
— Construction d'armoires et d'appareillage : regroupement de fils à l'intérieur des enveloppes là où un lien plat est nécessaire
— Lignes de faisceaux automobiles et moto : maintien des points de dérivation et des sorties de connecteurs
— Cordons d'appareils ménagers : liage des cordons d'alimentation lovés pour l'emballage et l'expédition
— Entrepôt de câbles et logistique : liage de couronnes et de tourets mixtes avant expédition
