Matrice OTP horizontale de précision et droite JW-AP31
Matrice OTP horizontale de précision et droite JW-AP31 Thumb

Matrice OTP horizontale de précision et droite JW-AP31

📅 2025-04-27 👁️ 424
  • Modèle de produit: JW-AP31

  • Spécifications

    Type: Moule horizontal/droit OTP
    Application: Sertissage des bornes OTP
    Précision: Haute précision
    Compatibilité: Machines à sertir les fils
    Variantes: Moules pneumatiques et droits
  • Demander un devis

Le JW-AP31 est une matrice OTP horizontale en configuration droite, avec une version pneumatique pour les têtes actionnées à l'air. Le coulisseau porte un sertisseur droit à face plate qui se ferme dans une empreinte inférieure en U, montée sur une base moulée.

Un sertisseur droit ferme le fût depuis une face plate au lieu d'un poinçon en U profilé, ce qui explique que la photographie fournie puisse présenter ensemble des terminaux à bague, à fourche, balle et bout à bout isolés ainsi que des extrémités de tube nues : l'empreinte fixe la position et la face plate s'appuie sur le fût. La hauteur de sertissage se règle par le coulisseau et non par le contour de la matrice.

La matrice est une pièce de remplacement pour applicateurs OTP existants sur machines à sertir les fils. Le sertissage horizontal et le vertical sont tous deux proposés pour la série, et la version pneumatique est spécifiée lorsque la machine actionne la matrice par une tête à air.

Caractéristiques principales

1. Sertisseur droit : poinçon à face plate se fermant dans une empreinte inférieure en U.

2. Version pneumatique : pour les têtes actionnées par air plutôt que par un coulisseau mécanique.

3. Large couverture de terminaux : terminaux isolés et nus présentés sur la même empreinte sur la photo du fournisseur.

4. Corps de matrice horizontal : bande présentée par le côté, course de coulisseau verticale.

5. Montage sur applicateur OTP : se fixe au poste d'applicateur d'une machine à sertir les fils.

6. Sertisseur et enclume remplaçables : tous deux boulonnés au corps et démontables pour l'entretien.

Spécifications techniques

ParamètreSpécification
ModèleMatrices OTP horizontale et droite de haute précision
TypeMatrice horizontale, matrice pneumatique, matrice droite
ApplicationMachine à sertir les fils
CompatibilitéApplicateur de machine à sertir
Type de sertissageHorizontal et vertical
ConceptionConfiguration de matrice en U

Applications

— Terminaux à bague et à fourche isolés sur machines OTP de sertissage de fils, une course par terminal.

— Extrémités de tube nues et bouts à bout fermés sur la face plate, pour conducteurs de terre et de puissance.

— Têtes pneumatiques où l'applicateur n'a pas de liaison mécanique avec le coulisseau de la presse.

— Remplacement de matrice sur une machine à sertir existante à empreinte de profil droit.

— Lots de terminaux mixtes où une même empreinte doit accepter plusieurs styles de terminaux.

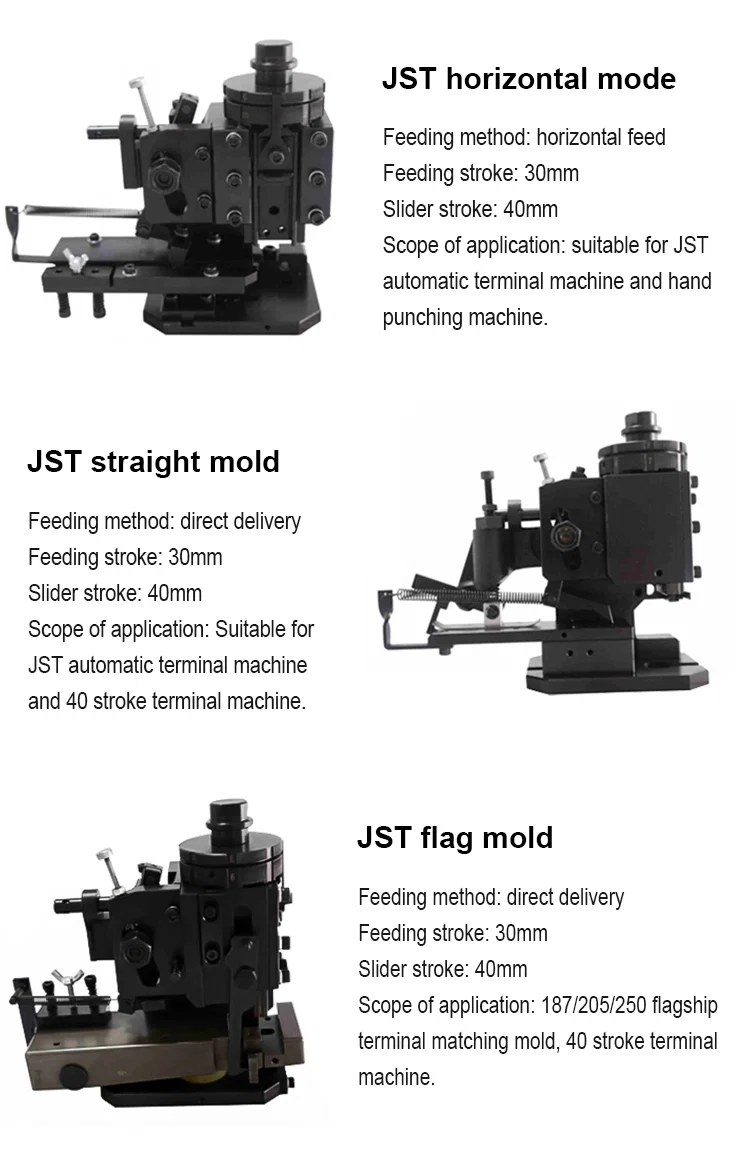

Matrice horizontale de précision OTP, matrice pneumatique horizontale 4S-40 et matrice droite 4E-40Matrice pneumatique horizontale 4S-30 et matrice droite mécanique 4E-30 pour sertissage de terminauxMatrices JST horizontale, droite et drapeau présentées en noirMatrice horizontale de précision 4TS et matrice droite de précision 4TEMatrices OTP horizontale de précision, droite de précision et horizontale pneumatiqueMatrice droite pneumatique OTP, moule Yinhua et matrice horizontale universelleMatrice horizontale OTP à dos creux, mode horizontal européen et matrice d'accostage UA
