小方块触摸屏智能剥线机操作手册 | 多功能电缆切割剥线机指南

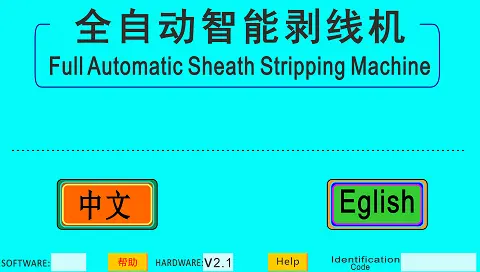

Le chinois et l'anglais peuvent être commutés librement, veuillez sélectionner "Chinois" ou "ENGLISH" pour accéder à la page suivante.
Voici la page principale des paramètres

L'interface de fonctionnement de ce système se compose d'un écran tactile LCD 160×107. Voici la fonction de chaque touche :
Retour du fil : Maintenez cette touche enfoncée, le fil peut être transporté à travers l'entrée de fil et la roue d'alimentation, et le fil peut être retiré du bord de coupe, et peut être ajusté librement selon les besoins.
Entrée du fil : Maintenez cette touche enfoncée, le fil peut être transporté jusqu'au bord de coupe à travers l'entrée de fil sous la transmission de la roue d'alimentation, et peut être ajusté librement selon les besoins.
PRO : Le numéro de programme. Les paramètres des fils de différentes spécifications à traiter sont stockés dans différents numéros de programme, afin de pouvoir les rappeler pour une utilisation ultérieure.
Length : Longueur totale du fil coupé et dénudé (max 100 m).
Front LEN : La longueur de la tête de fil à dénuder de la gaine extérieure ; c'est-à-dire la longueur du fil de cuivre à retirer de la gaine extérieure.
Peel off : Lorsque la valeur de dénudage est supérieure à la valeur de l'extrémité du fil, il s'agit d'un dénudage complet, sinon d'un demi-dénudage.
Tail LEN : La longueur de la queue du fil dénudée de la gaine extérieure ; c'est-à-dire la longueur du fil de cuivre exposé lors du retrait de la gaine extérieure.
Cutter DIA : La profondeur à laquelle le couteau coupe la peau extérieure lors du dénudage. Plus la largeur du couteau est grande, plus la coupe est peu profonde. Plus elle est petite, plus la coupe est profonde.
(Rappel important) : La valeur du diamètre du fil peut être saisie en fonction du diamètre extérieur réel du fil, mais elle doit être légèrement inférieure à la taille réelle d'environ 1 à 2 mm pour couper la peau extérieure. Par exemple : le diamètre extérieur de la gaine extérieure du fil est de 5 mm, le diamètre du fil doit être saisi autour de 4,5 mm. Si le fil de cuivre est endommagé, augmentez la valeur ; si la tête ou la queue du fil ne peut pas être dénudée, diminuez la valeur)
Cutter Back : La valeur de retrait du couteau après avoir pénétré dans le fil lors du dénudage de la peau ; pour garantir que le couteau puisse attraper le fil et dénuder la peau. Plus le fil est épais, plus la valeur de retrait est grande, et plus le fil est fin, plus la valeur de retrait est petite.
(Valeur de retrait : généralement réglée entre 0,5 et 3 mm, ce qui signifie que le couteau se rétracte de 0,5 à 3 mm)
Count : Définissez la quantité de production prévue. Lorsque le fil traité par la machine atteint cette valeur, la machine s'arrête automatiquement et émet une invite.
Batch : Définissez la quantité de regroupement de production, la machine peut faire une pause de quelques secondes lorsqu'elle atteint le nombre quantitatif, et faire une pause en fonction du temps saisi par la minuterie.
Finished : Affiche la quantité totale réelle actuellement produite. Lorsque "Finished" = "Count", la machine s'arrête automatiquement.
Batch delay : Lorsque la machine atteint le nombre "Batch" défini, la machine fait une pause en fonction du temps défini. S'il est réglé sur 1, il fait une pause de 1 seconde, s'il est réglé sur 2, il fait une pause de 2 secondes, etc. Lorsqu'il est réglé sur "0", la machine s'arrête et vous devez appuyer manuellement sur le bouton de démarrage pour continuer à fonctionner.
Step : Appuyez sur le bouton de démarrage en mode automatique, et la machine fonctionnera automatiquement jusqu'à la valeur totale définie, puis s'arrêtera ; appuyez sur le bouton de démarrage en mode pas à pas, la machine ne fonctionnera que pour une étape, appuyez sur le bouton de démarrage avant de passer à l'étape suivante ; en mode cycle unique, appuyez sur le bouton de démarrage et la machine fonctionnera pour un cycle (coupe d'une ligne)
Start : A la même fonction que le bouton vert plein sur le panneau de commande. Appuyez une fois, et la machine démarrera jusqu'à ce que la quantité de traitement atteigne le montant total défini.
Stop : A la même fonction que le bouton jaune plein sur le panneau de commande. Appuyez une fois et la machine s'arrêtera automatiquement après avoir traité le fil.
Reset : Après avoir défini les paramètres, il doit être réinitialisé une fois pour démarrer.
EM-Stop : A la même fonction que le bouton rouge plein sur le panneau de commande. Appuyez lorsque la machine fonctionne, et la machine s'arrête instantanément ; lorsque la machine s'arrête, la machine doit être réinitialisée pour démarrer.


【Open/Close/Datum】
Ces trois boutons sont des interrupteurs qui doivent être appelés lors de l'étalonnage du couteau.
Open : Lorsque vous cliquez sur "Open" en continu, les couteaux supérieur et inférieur s'ouvriront lentement d'une certaine distance.
Close : Lorsque vous cliquez sur "Close" en continu, les couteaux supérieur et inférieur se rapprochent lentement jusqu'à ce que les fermetures se croisent.
Datum : Cliquez sur le bouton "Datum" pour ramener rapidement le couteau à sa position d'origine.
【Paramètres】Instructions de configuration de la page

Pipe on : Le conduit de fil peut battre.
Wheel on : La poulie de sortie peut être levée lors du dénudage de la tête de fil (la machine avec la fonction de levage du cylindre a cette fonction).
Wire lack off : Après le démarrage de la machine, il n'y a pas de fil dans la roue avant, et la machine s'arrête automatiquement.
Cut rubber off : Après le démarrage de la machine, lors du dénudage de la gaine extérieure, serrez le clip pour éliminer la peau de déchet dénudée.
Slid arm off : Cette fonction nécessite l'installation d'une main robotisée.
Roller speed : La vitesse de rotation des poulies d'entrée et de sortie peut être réglée de 1 à 100, 1 étant la plus lente et 100 la plus rapide.
Cutter speed : Définit la vitesse de fonctionnement du couteau, la plage réglable est de 1 à 100, 1 étant la plus lente et 100 la plus rapide.
Strip speed : La vitesse de dénudage de la gaine du fil peut être réglée dans la plage de 1 à 100, 1 étant la plus lente et 100 la plus rapide.
Cut down speed : Définit la vitesse de fonctionnement du couteau lors de la coupe, la plage réglable est de 1 à 100, 1 étant la plus lente et 100 la plus rapide.
Ejection speed : Définit la vitesse de fonctionnement de la roue de sortie lors de l'éjection du fil. La plage réglable est de 1 à 100, 1 étant la plus lente et 100 la plus rapide.

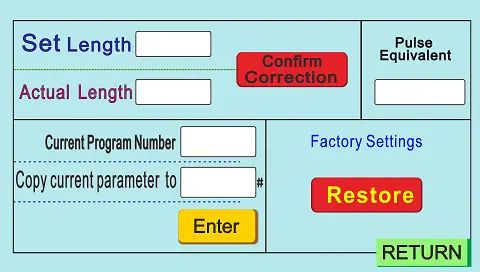

【Length modify】Description des paramètres
【Length modify】 : Utilisé pour corriger l'erreur dans la longueur du fil de traitement réel.
Set length : Définit la valeur de la longueur de la ligne à ajuster.
Actual length : La valeur de longueur réelle coupée par la machine.
Après avoir saisi cette valeur réelle, appuyez sur【Length modify】, la machine coupera une ligne de la même longueur que la longueur définie.
Actual cutter Dia : Définit le diamètre réel du fil.
Wire diameter coefficient : En général, pas besoin de régler, le système par défaut.
Factory set : Appuyez sur cette touche pour restaurer les paramètres définis par la machine à l'état d'origine. Il est recommandé de ne pas appuyer sur cette touche.
【Middle peel setting】 : Appuyez et entrez dans le réglage suivant
【Mid cut on/ off】En mode ouvert, la longueur totale, la longueur de la tête et de la queue de la ligne de la page principale sont associées. Un total de 16 dénudages intermédiaires, 01 positions【Length】Entrez la position de la première coupe au milieu,【Cut open】est la distance tracée. Par exemple : La longueur totale est de 200 mm, dénudez 20 mm au milieu 100 mm pour exposer le fil de cuivre, c'est-à-dire définissez 01 length = 100, strip = 20.

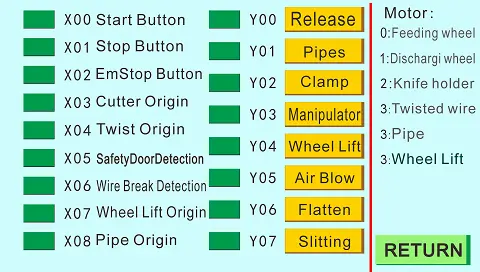

Appuyez sur【IO Monitor】pour entrer dans la page de réglage suivante
Chaque point de surveillance IO correspond à chaque point de câblage de la carte mère. Habituellement, la surveillance est activée lorsque la machine est anormale pour déterminer le problème.
Conseils pour le dénudage et le débogage :
Lors du débogage après la saisie des paramètres, passez d'abord le mode "automatique" au mode "pas à pas" pour tester le fil. Après avoir obtenu des résultats satisfaisants, passez en mode "automatique" pour traiter formellement le fil.
