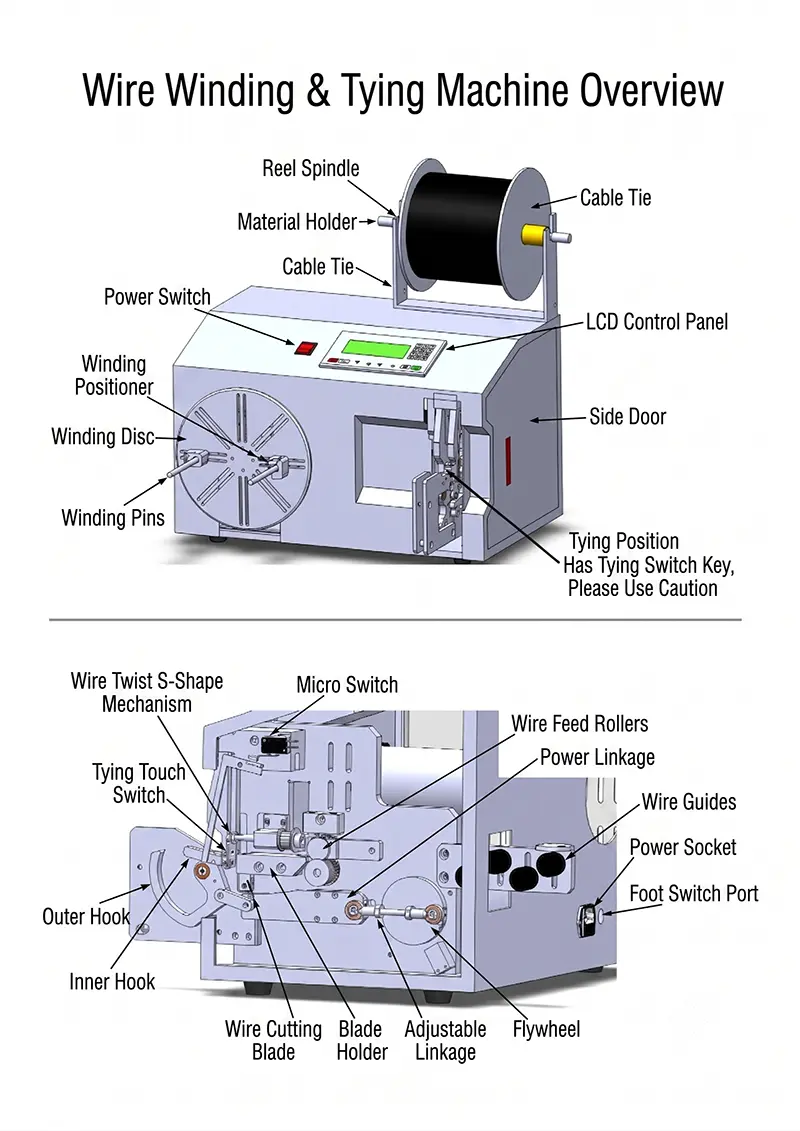

Manuel d'utilisation de l'écran tactile de la machine automatique d'enroulement et de ligature de câbles série JW-CRT
Machine automatique de bobinage et de ligature de câbles avec écran tactile. Enroule et attache les bobines de fil en un seul cycle, vitesse et nombre de torsions réglables. Idéal pour les lignes de production de fagotage de tuyaux, câbles et fils.
Table des matières
1. Introduction au démarrage de l'écran tactile
2. Interface de fonctionnement
2.1 Aperçu des paramètres
2.2 Paramètres du mécanisme de liage
2.3 Paramètres du mécanisme d'enroulement
2.4 Boutons de navigation
3. Interface de test manuel / jog
3.1 Fonctions de test jog
3.2 Commutation du mode d'enroulement
3.3 Méthode d'enfilage du ruban de liage
4. Entretien et lubrification
1. Introduction au démarrage de l'écran tactile

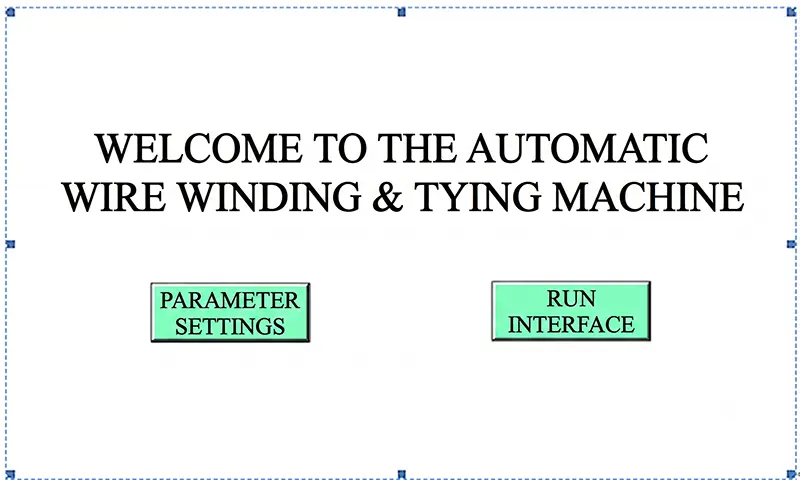

Lorsque la machine est allumée, l'écran tactile affiche l'interface de démarrage. Les paramètres d'usine internes sont préconfigurés par le fabricant et protégés par mot de passe. Les opérateurs n'ont pas besoin d'accéder aux paramètres d'usine en fonctionnement normal.
Les paramètres d'usine sont protégés par un mot de passe. Toute modification non autorisée des paramètres internes peut affecter les performances et la sécurité de la machine.
2. Interface de fonctionnement

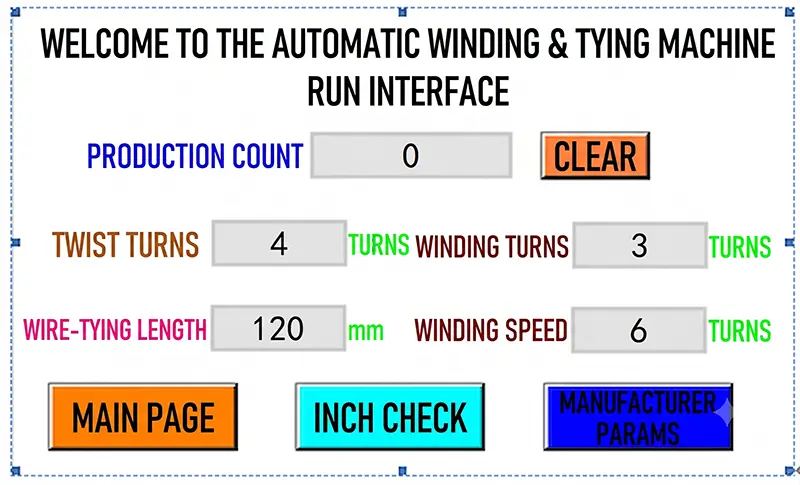

L'interface de fonctionnement est l'écran principal affiché pendant le fonctionnement de la machine. Elle donne accès à tous les paramètres des mécanismes d'enroulement et de liage.
2.1 Aperçu des paramètres
Cette interface permet de configurer les paramètres des mécanismes d'enroulement et de liage de la machine.
• Compteur de production : Le compteur de production enregistre uniquement le nombre de liages effectués (pas les opérations d'enroulement).
• Réinitialisation du compteur : Maintenez enfoncé le bouton de réinitialisation pour remettre le compteur de production à zéro.
2.2 Paramètres du mécanisme de liage
Le mécanisme de liage dispose de deux paramètres ajustables :

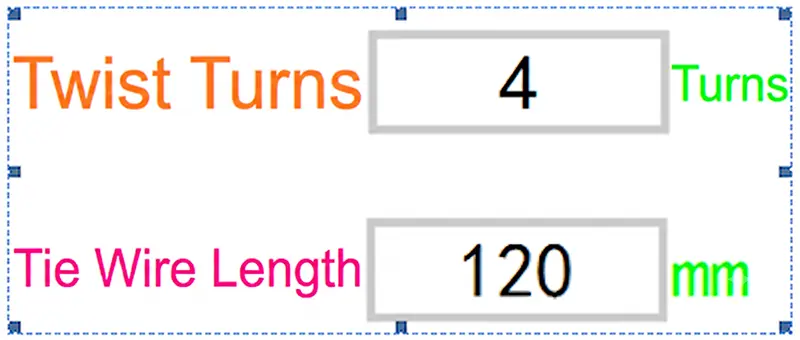

Nombre de torsions
Appuyez sur le champ du paramètre pour ouvrir le clavier numérique. Saisissez la valeur souhaitée et confirmez.
Réglage recommandé : 3 à 5 tours. Des valeurs plus élevées permettent un réglage fin de la tension de liage.
ATTENTION : La tension de liage dépend principalement de la force avec laquelle l'opérateur serre la bobine de câble avant le liage. Plus l'espace entre les fils est petit, plus le lien sera serré.
Longueur d'avance du ruban de liage
Appuyez sur le champ du paramètre pour ouvrir le clavier numérique. Saisissez la valeur souhaitée et confirmez.
Modèles WPM-212 A-C : plage réglable 75-140 mm
Modèles WPM-212L : plage réglable 120-190 mm
Ajustez la longueur d'avance en fonction du diamètre du faisceau à lier.

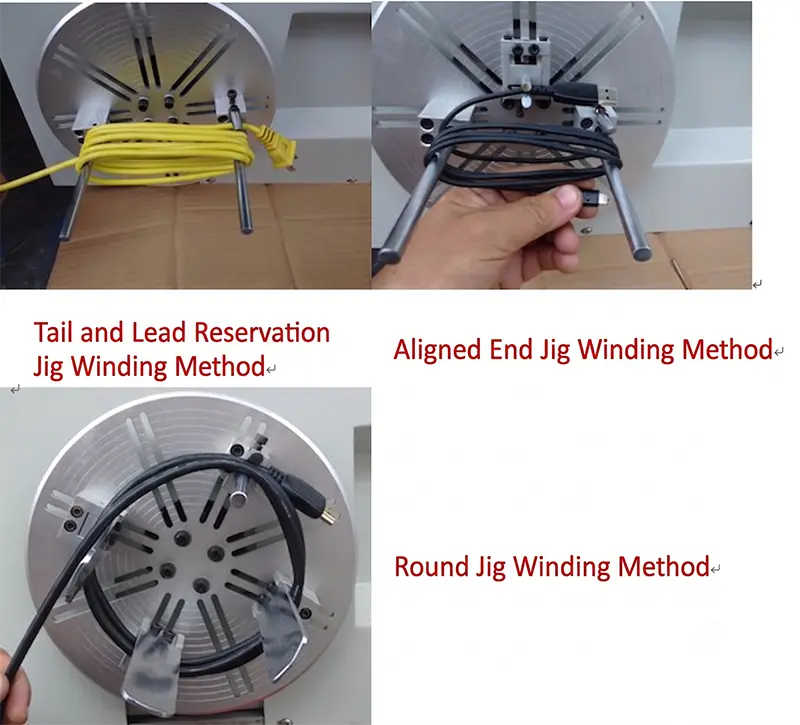

2.3 Paramètres du mécanisme d'enroulement
Le mécanisme d'enroulement dispose de deux paramètres ajustables :

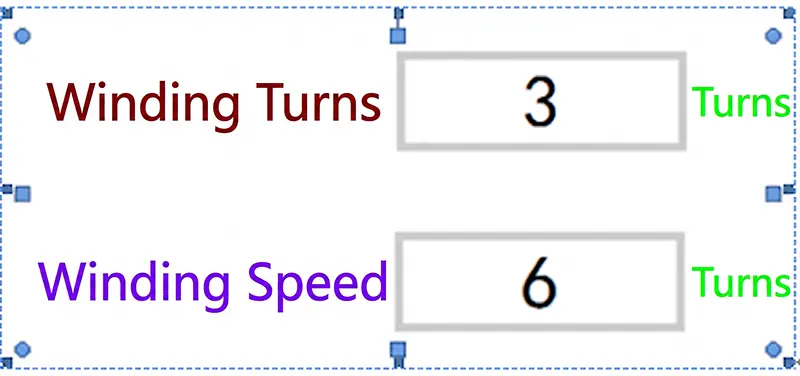

Nombre de tours d'enroulement
Appuyez sur le champ du paramètre pour ouvrir le clavier numérique. Saisissez la valeur souhaitée et confirmez.
Vitesse d'enroulement
Appuyez sur le champ du paramètre pour ouvrir le clavier numérique. Saisissez la valeur souhaitée et confirmez.
Plage réglable : 1-9 (de lent à rapide). Cette valeur représente les tours par seconde.
2.4 Boutons de navigation
L'interface de fonctionnement propose les boutons de navigation suivants :
• Retour à la page principale : Revenir à l'écran de fonctionnement principal
• Test jog : Accéder à l'interface de test jog manuel pour l'inspection des moteurs
• Paramètres d'usine : Accéder aux paramètres internes d'usine (mot de passe requis)
3. Interface de test manuel / jog

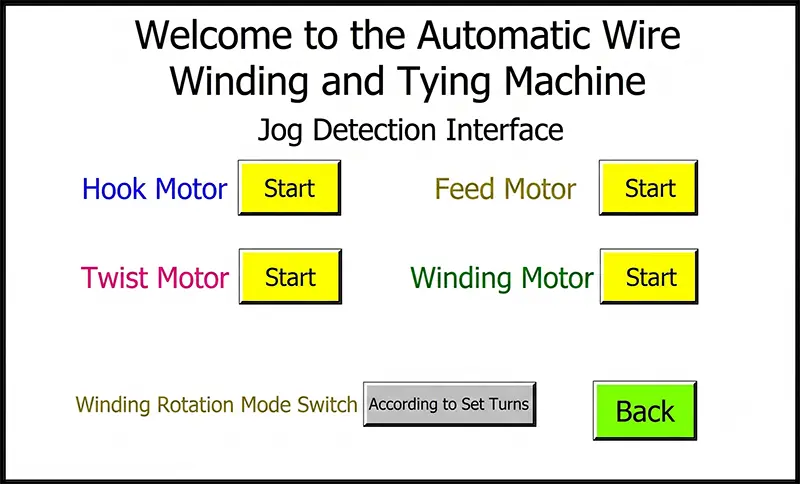

L'interface de test jog permet aux opérateurs de contrôler manuellement les moteurs individuels. Cette fonction est principalement utilisée pour le dépannage et la vérification du bon fonctionnement de chaque moteur.
3.1 Fonctions de test jog
Les commandes manuelles suivantes sont disponibles :
• Moteur d'avance (Enfilage du ruban de liage) : Utilisé pour enfiler de nouveaux rubans de liage. La commande jog fait avancer le fil de liage pour le remplacement.
• Moteur d'enroulement - Mode tours définis : Appuyez une fois sur la pédale ; le moteur d'enroulement effectue le nombre de tours configuré après une pression sur la pédale, puis s'arrête automatiquement.
• Moteur d'enroulement - Mode continu : Maintenez la pédale enfoncée ; le moteur d'enroulement tourne en continu. Relâchez la pédale pour arrêter immédiatement.
3.2 Commutation du mode d'enroulement
Le mode d'enroulement peut être basculé entre deux modes de fonctionnement :
• Mode tours définis : Appuyez une fois sur la pédale ; le moteur d'enroulement effectue le nombre de tours défini et s'arrête automatiquement.
• Mode continu : Maintenez la pédale enfoncée ; le moteur d'enroulement tourne en continu. Relâchez la pédale pour arrêter immédiatement.
3.3 Méthode d'enfilage du ruban de liage

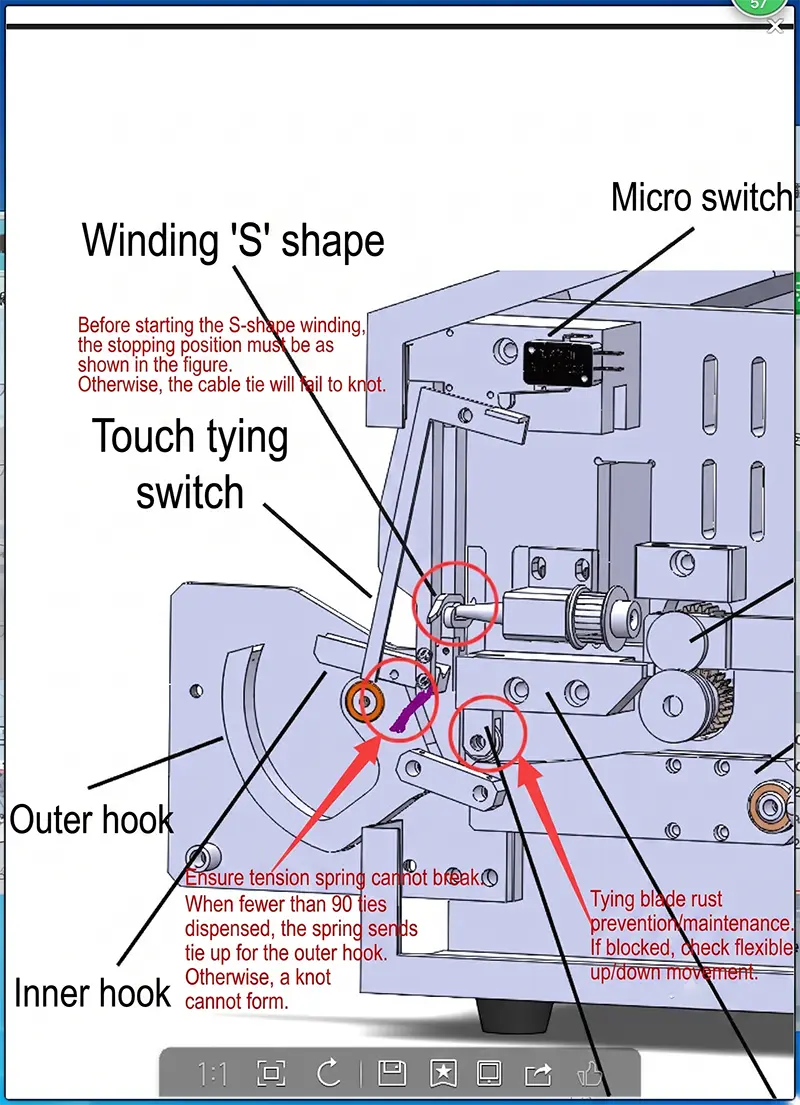

Suivez les illustrations ci-dessous pour la procédure correcte d'enfilage du ruban de liage :
ATTENTION : Le ruban de liage doit être enfilé à travers les rouleaux d'avance dans une seule direction constante, sans pliage, inversion ou torsion. Si le ruban de liage se plie ou change de direction, le fil avancé dérivera vers la droite, ce qui fera manquer le ruban de liage par le crochet de liage, entraînant un échec du liage.
Si vous avez des questions ou rencontrez des problèmes non couverts dans ce manuel, veuillez contacter notre équipe de support technique pour obtenir de l'aide.
1. Introduction au démarrage de l'écran tactile
2. Interface de fonctionnement
2.1 Aperçu des paramètres
2.2 Paramètres du mécanisme de liage
2.3 Paramètres du mécanisme d'enroulement
2.4 Boutons de navigation
3. Interface de test manuel / jog
3.1 Fonctions de test jog
3.2 Commutation du mode d'enroulement
3.3 Méthode d'enfilage du ruban de liage
4. Entretien et lubrification
1. Introduction au démarrage de l'écran tactile
Lorsque la machine est allumée, l'écran tactile affiche l'interface de démarrage. Les paramètres d'usine internes sont préconfigurés par le fabricant et protégés par mot de passe. Les opérateurs n'ont pas besoin d'accéder aux paramètres d'usine en fonctionnement normal.
Les paramètres d'usine sont protégés par un mot de passe. Toute modification non autorisée des paramètres internes peut affecter les performances et la sécurité de la machine.
2. Interface de fonctionnement
L'interface de fonctionnement est l'écran principal affiché pendant le fonctionnement de la machine. Elle donne accès à tous les paramètres des mécanismes d'enroulement et de liage.
2.1 Aperçu des paramètres
Cette interface permet de configurer les paramètres des mécanismes d'enroulement et de liage de la machine.
• Compteur de production : Le compteur de production enregistre uniquement le nombre de liages effectués (pas les opérations d'enroulement).
• Réinitialisation du compteur : Maintenez enfoncé le bouton de réinitialisation pour remettre le compteur de production à zéro.
2.2 Paramètres du mécanisme de liage
Le mécanisme de liage dispose de deux paramètres ajustables :
Nombre de torsions
Appuyez sur le champ du paramètre pour ouvrir le clavier numérique. Saisissez la valeur souhaitée et confirmez.
Réglage recommandé : 3 à 5 tours. Des valeurs plus élevées permettent un réglage fin de la tension de liage.
ATTENTION : La tension de liage dépend principalement de la force avec laquelle l'opérateur serre la bobine de câble avant le liage. Plus l'espace entre les fils est petit, plus le lien sera serré.
Longueur d'avance du ruban de liage
Appuyez sur le champ du paramètre pour ouvrir le clavier numérique. Saisissez la valeur souhaitée et confirmez.
Modèles WPM-212 A-C : plage réglable 75-140 mm
Modèles WPM-212L : plage réglable 120-190 mm
Ajustez la longueur d'avance en fonction du diamètre du faisceau à lier.
Le mécanisme d'enroulement dispose de deux paramètres ajustables :
Nombre de tours d'enroulement
Appuyez sur le champ du paramètre pour ouvrir le clavier numérique. Saisissez la valeur souhaitée et confirmez.
Vitesse d'enroulement
Appuyez sur le champ du paramètre pour ouvrir le clavier numérique. Saisissez la valeur souhaitée et confirmez.
Plage réglable : 1-9 (de lent à rapide). Cette valeur représente les tours par seconde.
L'interface de fonctionnement propose les boutons de navigation suivants :
• Retour à la page principale : Revenir à l'écran de fonctionnement principal
• Test jog : Accéder à l'interface de test jog manuel pour l'inspection des moteurs
• Paramètres d'usine : Accéder aux paramètres internes d'usine (mot de passe requis)
L'interface de test jog permet aux opérateurs de contrôler manuellement les moteurs individuels. Cette fonction est principalement utilisée pour le dépannage et la vérification du bon fonctionnement de chaque moteur.
Les commandes manuelles suivantes sont disponibles :
• Moteur d'avance (Enfilage du ruban de liage) : Utilisé pour enfiler de nouveaux rubans de liage. La commande jog fait avancer le fil de liage pour le remplacement.
• Moteur d'enroulement - Mode tours définis : Appuyez une fois sur la pédale ; le moteur d'enroulement effectue le nombre de tours configuré après une pression sur la pédale, puis s'arrête automatiquement.
• Moteur d'enroulement - Mode continu : Maintenez la pédale enfoncée ; le moteur d'enroulement tourne en continu. Relâchez la pédale pour arrêter immédiatement.
3.2 Commutation du mode d'enroulement
Le mode d'enroulement peut être basculé entre deux modes de fonctionnement :
• Mode tours définis : Appuyez une fois sur la pédale ; le moteur d'enroulement effectue le nombre de tours défini et s'arrête automatiquement.
• Mode continu : Maintenez la pédale enfoncée ; le moteur d'enroulement tourne en continu. Relâchez la pédale pour arrêter immédiatement.
3.3 Méthode d'enfilage du ruban de liage

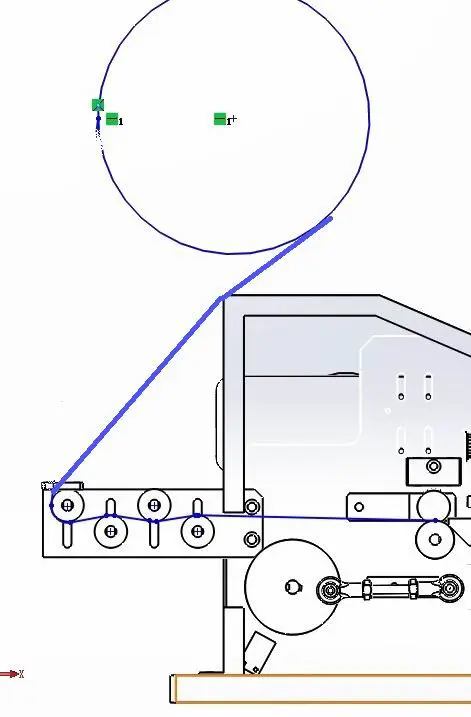

Suivez les illustrations ci-dessous pour la procédure correcte d'enfilage du ruban de liage :
ATTENTION : Le ruban de liage doit être enfilé à travers les rouleaux d'avance dans une seule direction constante, sans pliage, inversion ou torsion. Si le ruban de liage se plie ou change de direction, le fil avancé dérivera vers la droite, ce qui fera manquer le ruban de liage par le crochet de liage, entraînant un échec du liage.
Si vous avez des questions ou rencontrez des problèmes non couverts dans ce manuel, veuillez contacter notre équipe de support technique pour obtenir de l'aide.
