Manuel d'utilisation de la machine d'emballage de ruban adhésif portable AT-101
Machine à enrubanner manuelle T-101 pour le regroupement de câbles et fils. Engrenage à 4 vitesses, batterie lithium de 4000mAh, compatible avec ruban PVC/flanelle/tissu de 10-25mm. Portable, pédale optionnelle, autonomie de 5 heures.
Avant d'utiliser la machine, veuillez lire attentivement ce manuel pour une utilisation en toute sécurité !
1. Boutons et modes de fonctionnement
La machine à emballer à ruban portative AT-101 dispose d'un panneau de commande simple avec les boutons suivants :

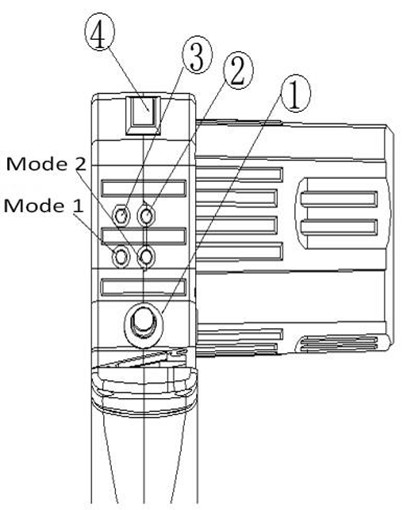

Aperçu des boutons
1. Bouton de frein
2. Bouton de réduction de vitesse "-"
3. Bouton d'accélération de vitesse "+"
4. Interrupteur principal d'alimentation
La vitesse dispose de 5 vitesses et peut être ajustée en fonction des besoins réels de fonctionnement et de production.
Partie motrice
Le bouton de frein est enfoncé pour freiner, et le voyant bleu reste allumé en permanence. Si vous souhaitez annuler le freinage, touchez doucement le bouton de frein.
Appuyez sur l'interrupteur principal d'alimentation. Lorsque la machine est en veille, le voyant vert est allumé.
Modes de fonctionnement
Mode 1 : Double-cliquez sur le bouton de l'interrupteur pour démarrer. Relâchez-le et cliquez une fois pour arrêter le fonctionnement.
Mode 2 : Cliquez sur le bouton de l'interrupteur pour démarrer le fonctionnement. Relâchez-le et il s'arrêtera automatiquement.

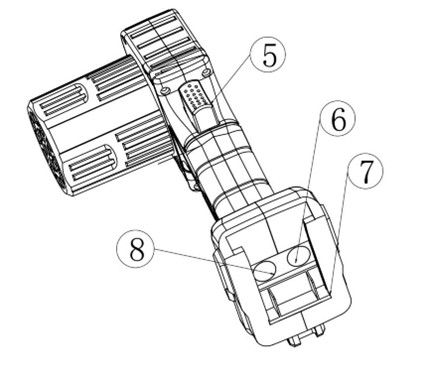

2. Détails du panneau de commande
5. Interrupteur de marche/arrêt
6. Trou de broche de l'adaptateur secteur
7. Broches de batterie au lithium 2000mAh
8. Trou de broche de l'interrupteur à pédale
Lorsque la machine est en veille et que le voyant vert est allumé en permanence, double-cliquez sur le bouton Marche/Arrêt pour démarrer le fonctionnement. Lorsque le bouton est enfoncé à nouveau, le volant amortit un tour puis cesse de fonctionner, et la machine revient à l'état de veille.
Si vous tournez le volant manuellement, vous devez appuyer sur le bouton de frein, qui peut être tourné lorsque les voyants bleu et vert sont allumés en permanence.
3. Partie de transmission

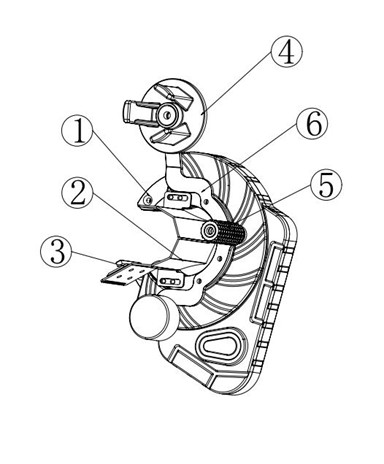

Aperçu des composants
1. Volant
2. Plaque de fixation en forme de "C" du porte-couteau
3. Porte-couteau
4. Roue à ruban
5. Arbre du rouleau
6. Plaque de fixation de la roue à ruban
La plaque de fixation en forme de "C" du porte-couteau, le porte-couteau, la roue à ruban, l'arbre du rouleau et la plaque de fixation de la roue à ruban sont fixés au volant.
Le mouvement rotatif du moteur est formé par les engrenages de la partie de transmission. Le mouvement rotatif prend le centre du volant comme centre de rotation.
Sécurité du porte-couteau
Il y a une lame cachée dans le porte-couteau, ce qui peut empêcher efficacement l'opérateur de se blesser en raison d'un contact accidentel.
Chargement du ruban
La roue à ruban est utilisée pour installer le ruban, qui est passé à travers la plaque de fixation du porte-couteau via l'arbre du rouleau et placé sur le porte-couteau.
Attention à la sécurité
Veuillez ne pas toucher la roue à ruban pendant le fonctionnement.
Gardez toujours une distance de sécurité d'au moins 60 cm de la roue à ruban.

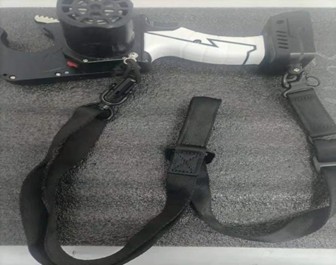

4. Installation de la bandoulière
Faites glisser vers le haut et relâchez le verrou pour retirer le bracelet.
Faites glisser vers le bas et verrouillez-le pour l'installer.
Tirez sur le bracelet pour l'installer et le démonter.
5. Schéma d'ensemble
6. Entretien par injection de graisse
Appliquez de la graisse régulièrement sur l'orifice d'injection de graisse pour maintenir des performances optimales.
Attention :
• Veuillez éteindre l'alimentation lors de l'injection de graisse.
• Intervalle d'injection de graisse : 2 ml par mois.
7. Paramètres techniques
|
Spécification |
Détails |
|
Taille de la machine à emballer (sans batterie) |
110 mm x 160 mm x 360 mm |
|
Poids de la machine à emballer |
Environ 1 KG |
|
Taille de la base de bureau (sans support) |
250 mm x 300 mm x 280 mm |
|
Poids de la base de bureau |
Environ 5 KG |
|
Spécification de la batterie |
4000mAh Lithium |
|
Tension de la batterie |
10-21V - 4.0A |
|
Temps de décharge de la batterie |
Environ 5 heures |
|
Poids de la batterie |
Environ 0.6 KG |
|
Vitesse d'emballage - Vitesse 1 |
150 tr/min |
|
Vitesse d'emballage - Vitesse 2 |
200 tr/min |
|
Vitesse d'emballage - Vitesse 3 |
350 tr/min |
|
Vitesse d'emballage - Vitesse 4 |
500 tr/min |
|
Largeur du ruban |
10-25 mm |
|
Diamètre extérieur max. du ruban |
110 mm |
|
Diamètre intérieur du ruban |
38 mm (d'autres tailles peuvent être personnalisées) |
|
Types de ruban |
Ruban PVC, ruban en flanelle, ruban en tissu, etc. |
|
Plage d'emballage appliquée |
5 mm - 30 mm (25 mm ou moins recommandé) |
Technical Specification (PDF)
