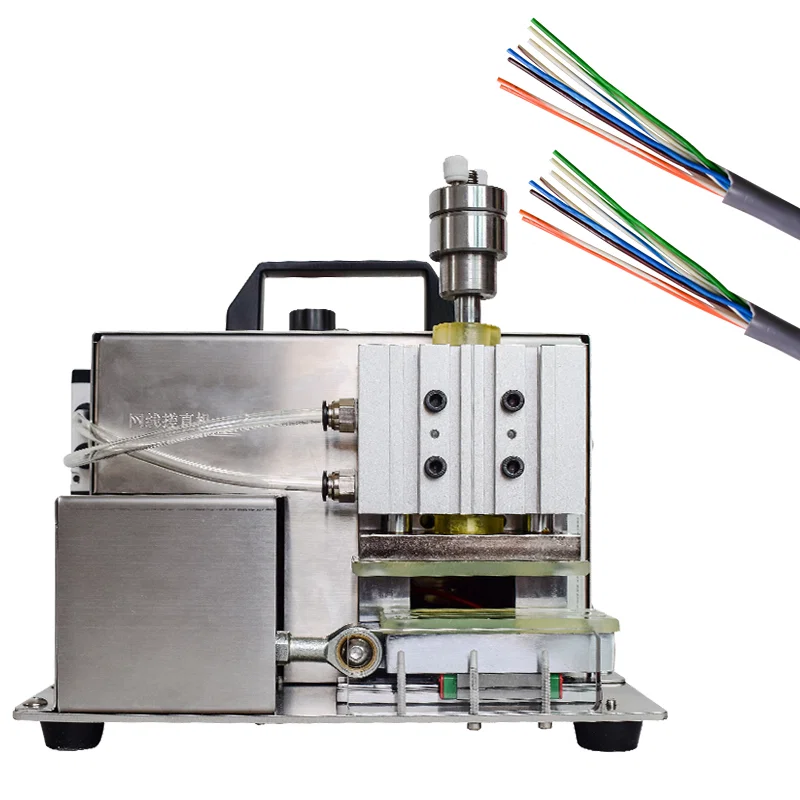

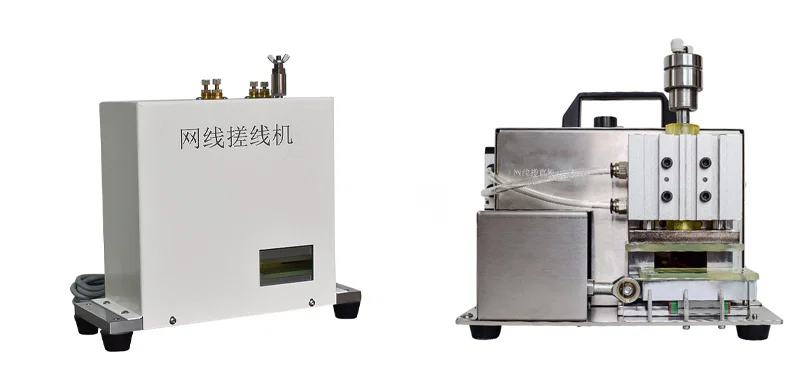

La WPM-809D redresse les paires torsadées en extrémité de câble réseau ou USB avant terminaison. Elle travaille sur une longueur de redressage de 10 à 60 mm, soit la longueur de conducteur normalement dégagée avant pose d'une fiche RJ45 ou d'un contact USB, et se commande par pédale pour que les deux mains restent sur le câble et le connecteur.
Le détorsadage manuel laisse une torsion résiduelle et des extrémités de conducteur pliées, ce qui se traduit plus tard par un plan de câblage en défaut ou un contact qui ne s'assoit pas dans la fiche. Ici l'extrémité est pressée entre une plaque rainurée et un patin sous 0,2 à 0,5 MPa d'air, et les paires ressortent parallèles et plates sur la longueur réglée. La pression d'air et la longueur de redressage sont les deux réglages qui comptent, et les deux sont fixés sur la machine pour que le résultat ne dépende pas de la force de l'opérateur.
C'est un outil de préparation plutôt qu'une machine de production: elle ne coupe, ne dénude et ne sertit pas. Dans la séquence, elle intervient après le retrait de la gaine et avant le sertissage de la fiche, et c'est la seule unité de ce groupe qui travaille sur les conducteurs après dénudage et non sur l'extrémité du câble elle-même.
Caractéristiques principales
1. Longueur de redressage de 10 mm à 60 mm, correspondant à la longueur de conducteur dégagée pour une terminaison RJ45 ou USB.
2. Air comprimé à 0,2 à 0,5 MPa pressant le patin sur la plaque rainurée: la force de redressage est donnée par le détendeur et non par la main.
3. Commande par pédale laissant les deux mains libres pour tenir le câble et le connecteur pendant le cycle.
4. Moteur de 30 à 60 W en AC 100 à 240 V 50/60 Hz, la même unité fonctionne donc sur l'une ou l'autre tension secteur sans transformateur.
5. Coque en acier inoxydable 304, 29 x 24 x 21 cm et 9,5 kg, avec poignée de transport pour passer d'une paillasse à l'autre.
6. Planche rainurée et pédale sont données comme pièces d'usure et remplaçables; les longueurs hors plage 10 à 60 mm sont réalisées sur commande.
Spécifications techniques
| Paramètre | Spécification |
|---|
| Modèle | WPM-809D |
|---|
| Type de machine | Redresseuse automatique de câble réseau et USB |
|---|
| Alimentation d'entrée | AC 100 à 240 V, 50/60 Hz |
|---|
| Puissance moteur | 30 à 60 W |
|---|
| Air comprimé | 0,2 à 0,5 MPa |
|---|
| Longueur de redressage | 10 à 60 mm |
|---|
| Fonctionnement | Pédale |
|---|
| Matériau de la coque | Acier inoxydable 304 |
|---|
| Dimensions | 29 x 24 x 21 cm |
|---|
| Poids | 9,5 kg |
|---|
| Pièces d'usure | Planche rainurée, pédale |
|---|
Applications
— Assemblage de cordons Cat5e et Cat6: redressage des quatre paires avant sertissage de la fiche RJ45.
— Assemblage de câbles USB: mise à plat des conducteurs avant chargement des contacts.
— Terminaison et réparation de câble réseau sur site, où un outil à main laisserait les paires torsadées.
— Production de câblage de panneaux et d'armoires: préparation d'extrémités de conducteur homogènes sur un lot.
— Câblage de caméras de sécurité et de surveillance: terminaison de câble Cat sur site avec une extrémité reproductible.
