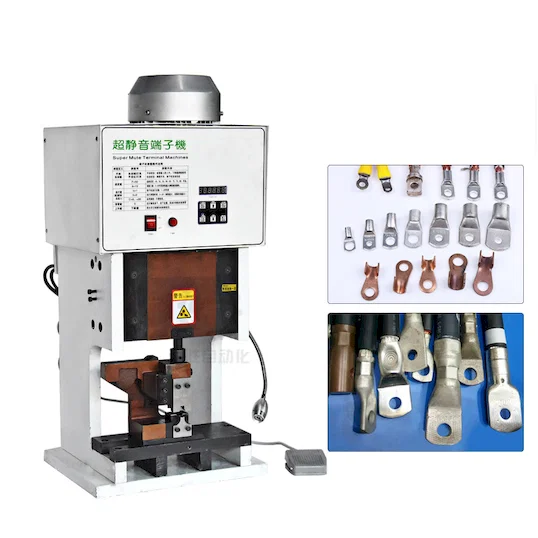

La WPM-8000S est la machine la plus lourde de la gamme de presses silencieuses. La fiche technique donne une capacité de sertissage de 8 kN, une course de coulisseau de 40 mm et une puissance nominale de 3 000 W en 220 V 50/60 Hz. Avec 380 x 320 x 830 mm et 200 kg, c'est une presse au sol et non un modèle de paillasse, moteur en partie haute et siège de matrice sur une plaque de base rainurée. La face avant de la machine porte la mention 8-Ton Terminal Crimping Machine.
La raison de la préférer à une presse hydraulique ou pneumatique de taille comparable tient au comportement du cycle. Un entraînement électrique de cette puissance n'attend ni qu'une pompe monte en pression ni qu'un vérin s'échappe, et la course s'arrête sur la butée de la machine et non sur un pressostat : la hauteur de sertissage tient aussi bien sur les cosses à paroi épaisse que sur les petits terminaux. Il n'y a ni huile hydraulique à changer ni réseau d'air à assécher.
C'est le seul modèle de la série à recevoir une course de 40 mm en série ; les 1500S, 2000S et 4000S tournent à 30 mm et la 3000S ne propose 40 mm qu'en option. La force est annoncée à 8 kN sur un bâti de 200 kg, contre 4 tonnes sur la 4000S de 95 kg et 1,5 tonne sur la 1500S de 50 kg. La matrice cassette se change d'un bloc, ce qui permet à une seule presse de traiter terminaux informatiques, DC, AV et étanches dans le même poste.
Caractéristiques principales
1. Capacité de sertissage de 8 kN sur un bâti au sol de 200 kg, le modèle le plus lourd de la série
2. Course de coulisseau de 40 mm, en série sur ce modèle uniquement
3. Puissance nominale de 3 000 W en 220 V 50/60 Hz
4. Matrice cassette changée comme un ensemble complet pour un changement de famille rapide
5. Traite les terminaux informatiques, DC, AV et étanches, y compris cosses cuivre à paroi épaisse et cosses à fût isolé

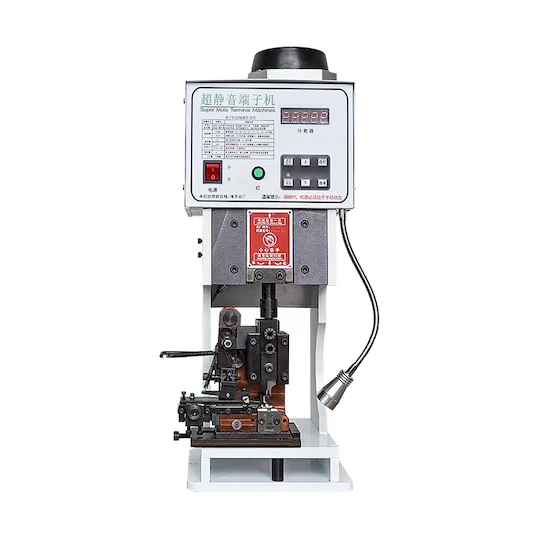

6. Plaque de protection avec étiquette d'avertissement au-dessus du coulisseau, cycle à pédale et lampe de travail orientable sur bras flexible
Spécifications techniques
| Paramètre | Spécification |
|---|
| Modèle | WPM-8000S |
|---|
| Capacité de sertissage | 8KN |
|---|
| Indication portée sur le panneau | 8-Ton Terminal Crimping Machine |
|---|
| Course de coulisseau | 40 mm |
|---|
| Alimentation | 220V/50Hz/60Hz |
|---|
| Puissance nominale | 3000 W |
|---|
| Dimensions | 380 / 320 / 830 mm |
|---|
| Poids | 200 kg |
|---|
Applications

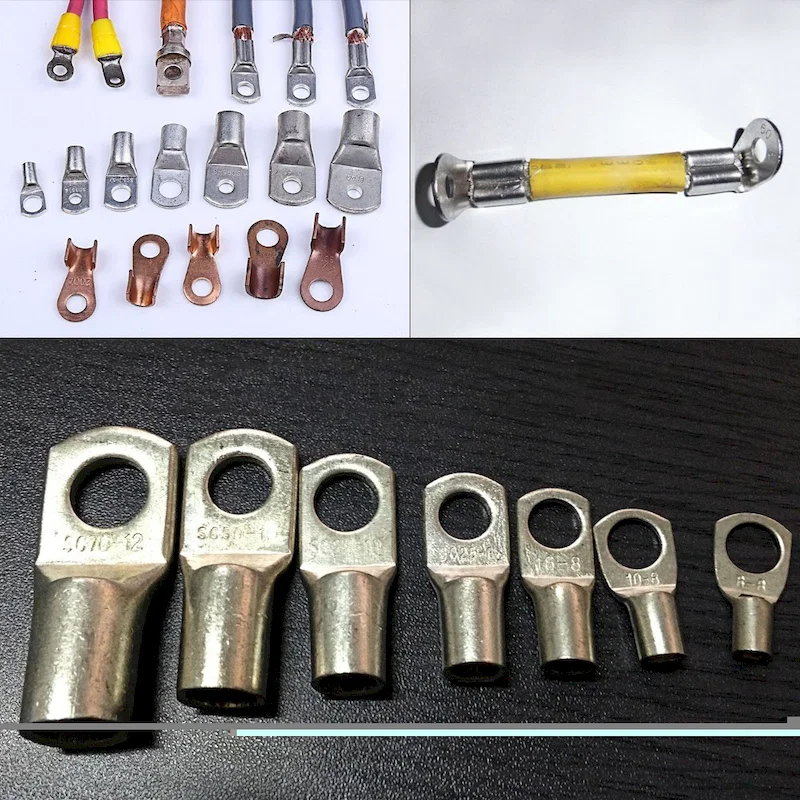

— Ensembles de câbles lourds : cosses tubulaires cuivre à paroi épaisse et cosses à anneau refermées sur de gros conducteurs multibrins
— Faisceaux de connecteurs étanches : cosses à fût isolé serties sans fendre le manchon
— Faisceaux d'équipements informatiques et AV : terminaux DC et de carte dans le même poste que les cosses lourdes
— Constructeurs d'armoires et d'appareillage terminant les câbles d'arrivée par cosses à compression
— Usines de faisceaux qui veulent une seule presse pour plusieurs familles de terminaux et un jeu de matrices changé en cassette
