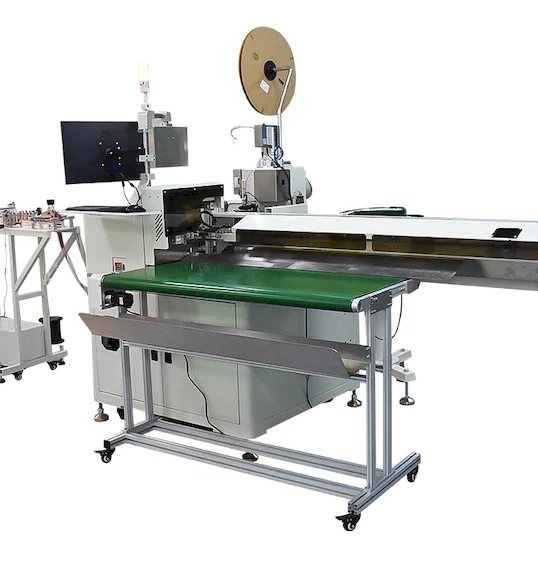

Machine Auto Coupe, Dénudage et Traitement Double Extrémité

Detailed description

Libérez l’efficacité avec la machine à dénuder avancée : automatisation pour la coupe, le dénudage, le sertissage et l’étamage

Maximisez vos capacités de traitement du fil avec la machine à découper le fil, une solution entièrement automatisée et performante conçue pour rationaliser votre flux de production. Cette machine de pointe intègre de manière transparente plusieurs processus essentiels - coupe de fil, sertissage et étamage - en une seule unité efficace. La machine à découper les fils automatise la coupe, le dénudage, l’étamage d’un côté et le sertissage de l’autre, offrant une vitesse, une précision et une polyvalence inégalées pour une large gamme d’applications. Éliminez le travail manuel, augmentez le rendement de la production et assurez une qualité constante grâce à cet équipement innovant.

Au-delà de la préparation de base des fils, la machine à découper les fils est conçue pour des fonctionnalités avancées et des performances supérieures, ce qui en fait un atout essentiel pour la fabrication moderne de faisceaux de câbles.

Principales caractéristiques et avantages de la machine à découper le fil :

1. Intégration multi-processus entièrement automatique pour une efficacité inégalée :

Faites l’expérience d’une véritable automatisation avec la machine à découper les fils. Ce système avancé ajuste et exécute automatiquement une séquence d’actions critiques : coupe de fil, dénudage précis, étamage constant à une extrémité et sertissage fiable à l’autre. Cette intégration complète de la bande de fil coupé et des processus ultérieurs améliore considérablement l’efficacité opérationnelle, réduit la manutention manuelle et accélère votre cycle de production.

2. Large compatibilité de calibre de fil pour diverses applications :

Adaptez-vous aux diverses exigences du projet grâce à la large gamme de calibres de fil de la machine, pouvant accueillir des fils de AWG #32 à AWG #18. Cette compatibilité étendue rend la machine à dénuder les fils très pratique et adaptée à diverses applications dans tous les secteurs, de l’électronique délicate aux assemblages de câblage plus robustes.

3. Fonctionnalité de torsion pour une terminaison de fil améliorée :

Étendez vos capacités d’usinage grâce à la fonction de torsion intégrée. Cette polyvalence supplémentaire de la machine à découper les fils permet d’améliorer la terminaison des fils et la préparation de types de connecteurs spécifiques, offrant une plus grande flexibilité dans la production de vos faisceaux de câbles.

4. Manipule les fils ultra-courts avec précision :

S’attaquez aux tâches d’usinage de fil les plus difficiles. La machine à découper les fils excelle dans la manipulation des fils ultra-courts, traitant des lignes aussi courtes que 18 mm avec de la colle moyenne restante. Cette capacité ouvre de nouvelles possibilités pour des conceptions de câblage complexes et compactes, démontrant l’ingénierie supérieure de cette solution de bande de fil.

5. Qualité d’étamage supérieure avec un angle d’étain de 90 degrés :

Obtenez un étamage de haute qualité constante pour des connexions fiables. La machine à découper le fil assure un angle d’étain proche de 90 degrés, ce qui permet une répartition uniforme de l’étain sur le diamètre du fil. Ce processus d’étamage précis améliore la conductivité et crée des connexions électriques plus robustes et plus fiables.

6. Contrôle de la dispersion pour un réglage précis de la profondeur du spot :

Optimisez vos processus de soudage par points ou de brasage grâce à un contrôle précis de la profondeur. La machine à découper le fil ajuste la profondeur des points à l’aide du contrôle de la dispersion, ce qui rend la profondeur du point nettement plus précise. Cette précision est cruciale pour obtenir un contact électrique optimal et garantir des performances fiables à long terme dans vos assemblages de fils - un avantage clé de la technologie avancée Wire Cut Strip.

7. Compatible avec les moules OTP horizontaux et droits pour plus de polyvalence :

Maximisez la flexibilité de l’outillage grâce à la compatibilité de la machine avec les moules OTP horizontaux et droits. Cette conception permet une intégration transparente avec l’outillage couramment utilisé et offre une polyvalence dans vos opérations de sertissage, améliorant ainsi l’adaptabilité globale de la machine à dénuder de fil.

8. Traitement à grande vitesse pour une productivité accrue :

Augmentez votre production et respectez des calendriers de production exigeants. La machine à découper les fils dispose d’une capacité de traitement élevée, atteignant environ 3 200 fils par heure pour des fils de 50 mm de long (sans torsion). Cette vitesse impressionnante augmente considérablement votre débit, réduisant les délais et maximisant la productivité de votre installation de traitement du fil.

Caractéristiques techniques :

• Modèle: WPM-501S
• Capacité: Longueur du fil 50 mm, env. 3 200 fils/heure (pas de torsion)
• Diamètre de fil applicable : AWG #32 ~ AWG #18
• Longueur de traitement : (section centrale avec gaine restante) 18 mm ~ 99,990 mm (le clip de fil peut être remonté à 8 mm)
• Longueur de dénudage : Avant 0,1 ~ 8,0 mm, arrière 0,1 ~ 18,0 mm
• Profondeur de la fraise : Réglage maximum 3,50 mm, résolution 0,01 mm
• Tolérance de coupe : Modifiable
• Capacité de sertissage : 2 tonnes
• Dispositifs de détection : Faible pression d’air, présence de fil, présence de bornes, dénudage anormal, sertissage anormal, fil entrant anormal
• Dispositifs auxiliaires : Synchroniseur d’alimentation de pré-fil, dispositif de rembobinage de vieux papiers terminaux
• Alimentation: Monophasé, AC180V~242V, 50/60Hz, 10A
• Air comprimé : 0,5 MPa (5kgf / cm2) d’air propre et sec
• Dimensions : 1 800 W × 900 D × 1 450 H, env. 400 kg

Transformez votre traitement du fil avec la machine à dénuder de fil dès aujourd’hui !

La machine à découper les fils est l’investissement intelligent pour les entreprises qui cherchent à optimiser leurs opérations de traitement des fils. Faites l’expérience d’une efficacité, d’une précision et d’une polyvalence inégalées dans vos applications de coupe, de dénudage, de sertissage et d’étamage de fils. Contactez-nous dès maintenant pour en savoir plus sur la façon dont cette machine révolutionnaire peut transformer votre ligne de production et vous fournir un avantage concurrentiel significatif sur le marché des solutions de bandes coupées en fil !
