La WPM-3600A traite un cordon d'alimentation en couronne par amenage, coupe, dénudage, reconnaissance de polarité, sertissage de cosse et détection de défaut en une passe, et livre un cordon fini avec la fiche montée. Elle accepte les fiches EU, UK, US, françaises et indiennes, les autres modèles étant outillés sur commande, et tourne à 900-1500 cordons par heure. La longueur de coupe standard est de 600-1500 mm, réglable au programme.
Le défaut qui coûte le plus cher sur une ligne de cordons est une polarité inversée, car il reste invisible jusqu'à l'essai électrique final, quand la fiche est déjà fermée. Cette machine lit la polarité avant le poste de sertissage: un cordon dont phase et neutre sont inversés est rejeté au lieu d'être assemblé, et un contrôle de défaut vérifie ensuite le sertissage terminé. Les longueurs de dénudage se règlent séparément à chaque extrémité: 20-50 mm en tête pour la fiche, 30-400 mm en queue, assez pour dégager une gaine extérieure ou préparer une seconde terminaison.
Dans le groupe faisceaux, c'est la machine de bout de cordon. Les modèles 405 et 406 soudent des connecteurs USB sur des montages semi-automatiques, et le modèle 421 soude les extrémités USB à 1200-1500 pcs/h; la 3600A termine au contraire une fiche secteur par sertissage et couvre tout le cordon, de la couronne au conducteur fini, et non un seul connecteur.
Caractéristiques principales

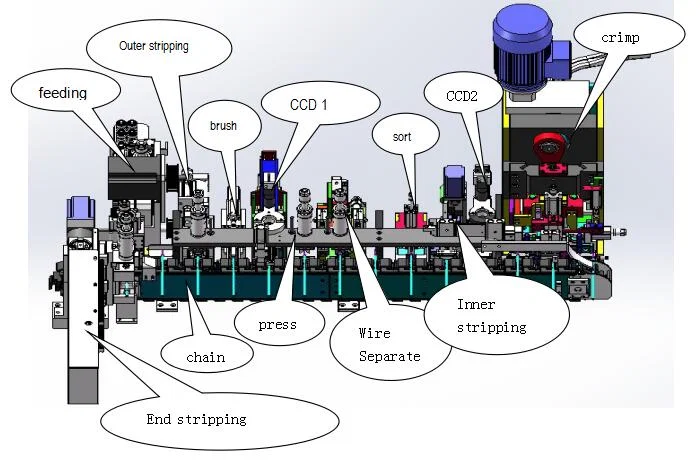

1. Six opérations en une passe sans tampon intermédiaire: amenage du fil, coupe, dénudage, reconnaissance de polarité, sertissage de cosse et détection de défaut.
2. 900-1500 pcs par heure avec une machine de 6,5 kW en AC 220 V, l'air à 0,5-0,7 MPa alimentant les postes de sertissage et de serrage.
3. Fiches EU, UK, US, françaises et indiennes, avec fiches spéciales outillées sur commande, une même ligne pouvant couvrir plusieurs marchés d'export.
4. Réglages de dénudage indépendants à chaque extrémité: 20-50 mm en tête pour la fiche, 30-400 mm en queue pour une fenêtre de gaine ou une seconde terminaison.
5. Longueur de coupe standard de 600-1500 mm, ajustable vers le haut pour des longueurs spécifiques sans changer la mécanique d'amenage.
6. Trois modules, dévidoir de câble, distributeur de fiches et machine principale, sur un bâti d'environ 2 x 0,9 x 1,8 m, les postes derrière une fenêtre protégée et une interface opérateur séparée pour les réglages et la lecture des défauts.
Spécifications techniques
| Paramètre | Spécification |
|---|
| Modèle | WPM-3600A |
|---|
| Type de machine | Machine automatique de coupe, dénudage, sertissage et montage de fiche sur cordon d'alimentation |
|---|
| Rendement | 900-1500 pcs/h |
|---|
| Puissance | 6,5 kW |
|---|
| Tension | AC 220 V |
|---|
| Pression d'air | 0,5-0,7 MPa |
|---|
| Dimensions de la machine | Environ 2 x 0,9 x 1,8 m |
|---|
| Configuration | Dévidoir de câble, distributeur de fiches, machine principale |
|---|
| Types de fiches | EU, UK, US, françaises, indiennes et sur mesure |
|---|
| Longueur de dénudage | Tête 20-50 mm, queue 30-400 mm |
|---|
| Longueur de coupe | Standard 600-1500 mm, personnalisable |
|---|
| Séquence du process | Amenage, coupe, dénudage, reconnaissance de polarité, sertissage, détection de défaut |
|---|
Applications
— Cordons d'électroménager: cordon PVC à deux ou trois conducteurs coupé à 600-1500 mm et équipé d'une fiche EU ou UK à une extrémité.
— Cordons d'alimentation informatiques et bureautiques: fiches US et françaises sur cordon à trois conducteurs, queue dénudée sur 30-400 mm pour un connecteur ou un embout.
— Assemblage de luminaires et de rallonges: fiche indienne d'un côté et queue dénudée pour la prise de l'autre, les deux extrémités réglées dans le même programme.
— Ateliers de faisceaux export travaillant plusieurs standards de fiche sur un même site: la même machine couvre les modèles par changement d'outillage de fiche plutôt que par une seconde ligne.
— Sous-traitance de cordons pour l'électroménager: reconnaissance de polarité et détection de défaut enregistrées par cordon, ce qui constitue la preuve de libération d'un cordon critique pour la sécurité.
