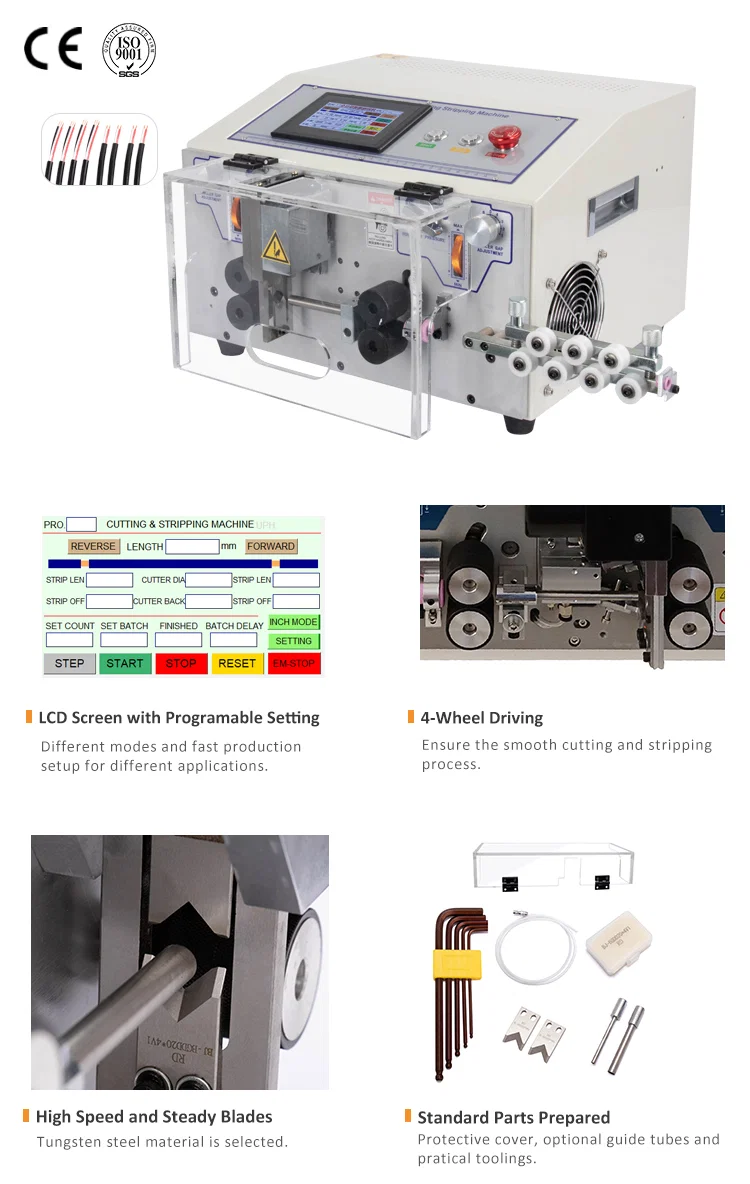

La WPM-YHT3 est une dénudeuse automatique double couche pour câble de 2-7 mm à 2, 3 ou 4 âmes. La longueur de coupe est de 0,1-99 999,9 mm; le dénudage de gaine extérieure est de 1-120 mm en tête et 1-50 mm en queue; le dénudage d'âme de 0,1-30 mm en tête et 2-30 mm en queue. La précision est de 0,01 mm, le débit de 1 000-2 000 pcs/h à L = 200 mm, sous air à 0,8 MPa et 300 W.
Le câble double couche réunit deux problèmes en une coupe: la gaine extérieure doit être ouverte à la bonne profondeur, puis chaque âme dénudée à sa propre profondeur, et sur un câble de 2-7 mm la paroi de gaine est assez mince pour qu'une butée mécanique ne soit pas répétable. La YHT3 règle profondeur de gaine et profondeur d'âme comme deux valeurs de programme à 0,01 mm, et utilise de l'air à 0,8 MPa dans le serrage et le chariot de dénudage pour que la gaine soit tenue pendant le dénudage des âmes. La lame est en acier au tungstène ou en acier rapide importé.
La YHT3 et la WPM-680 (281) ouvrent toutes deux du câble multiconducteurs sous gaine, pour des câbles différents: la YHT3 prend le câble rond de 2-7 mm à 2-4 âmes à 1 000-2 000 pcs/h, tandis que la 680 va jusqu'à 16 mm de diamètre extérieur et 30 mm2 sur un entraînement à 16 galets avec rembobinage à 2 000 pcs/h. La WPM-320 (361) est l'équivalent pour cordon plat. Pour le câble rond double couche de la classe 2-7 mm, la YHT3 est la machine.
Caractéristiques principales
1. Dénudage double couche sur câble de 2-7 mm à 2, 3 ou 4 âmes: gaine extérieure et âmes sont dénudées en un cycle, avec une profondeur distincte par couche.
2. Gaine de 1-120 mm en tête et 1-50 mm en queue, dénudages d'âme de 0,1-30 mm et 2-30 mm, les quatre valeurs étant des paramètres de programme indépendants.
3. Précision de dénudage de 0,01 mm: sur un câble de 7 mm à paroi mince, la profondeur se règle par pas de 0,01 mm pour ouvrir la gaine sans toucher les âmes.
4. Longueur de coupe de 0,1-99 999,9 mm, d'un cavalier de 0,1 mm à une longueur de 99 m, le nombre d'âmes étant sélectionné par programme.
5. Débit de 1 000-2 000 pcs/h à L = 200 mm en AC 110 V/220 V et 300 W, annoncé à une longueur de coupe définie et non en pointe.
6. Serrage pneumatique à 0,8 MPa tenant le câble pendant le dénudage de la gaine et des âmes, avec lames en acier au tungstène ou acier rapide importé pour les deux coupes.
Spécifications techniques
| Paramètre | Spécification |
|---|
| Modèle | WPM-YHT3 |
|---|
| Type de machine | Dénudeuse automatique de câble double couche |
|---|
| Diamètre de fil | 2-7 mm |
|---|
| Nombre d'âmes dénudées | 2 / 3 / 4 |
|---|
| Longueur de coupe | 0,1-99 999,9 mm |
|---|
| Dénudage de gaine extérieure | Tête 1-120 mm / Queue 1-50 mm |
|---|
| Dénudage des âmes | Tête 0,1-30 mm / Queue 2-30 mm |
|---|
| Précision de dénudage | 0,01 mm |
|---|
| Capacité | 1 000-2 000 pcs/h (L=200 mm) |
|---|
| Pression d'air | 0,8 MPa |
|---|
| Puissance | AC110V/220V 50/60Hz 300 W |
|---|
| Dimensions du bâti | 420 x 460 x 335 mm |
|---|
| Poids du bâti | 38 kg |
|---|

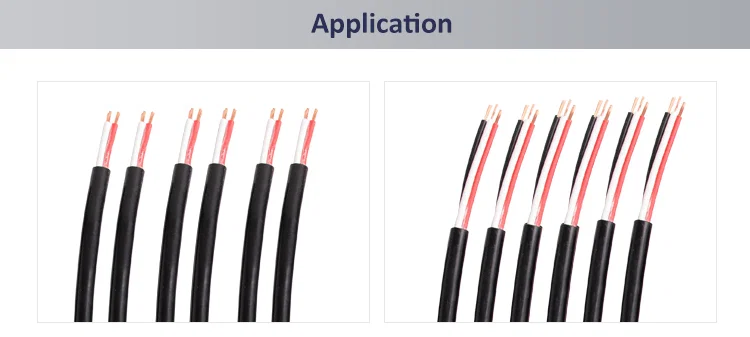

Applications
— Câbles de capteurs et de commande: câble de 4-7 mm à 2-4 âmes coupé à 300-1 500 mm, gaine ouverte sur 40-80 mm et chaque âme dénudée sur 5-10 mm.
— Câbles d'appareils et de moteurs: câble trois âmes de 5-7 mm avec fenêtre de gaine à la boîte à bornes et dénudages d'âmes aux bornes du moteur.
— Câbles d'instruments et de codeurs: câble 2 à 4 âmes de 3-6 mm où la gaine doit être ouverte sans entailler l'écran ni les âmes.
— Câbles de luminaires et de drivers: câble deux âmes de 4-7 mm coupé en longueurs fixes, gaine dénudée côté driver et âmes côté luminaire.
— Câbles de capteurs automobiles: câble trois âmes de 3-5 mm avec dénudages d'âmes courts au connecteur et fenêtre de gaine plus longue côté faisceau.
