Cosse femelle 4 plots 2,54 mm sur bande JW-TC01
Cosse femelle 4 plots 2,54 mm sur bande JW-TC01 Thumb Cosse femelle 4 plots 2,54 mm sur bande JW-TC01 Thumb Cosse femelle 4 plots 2,54 mm sur bande JW-TC01 Thumb

Cosse femelle 4 plots 2,54 mm sur bande JW-TC01

📅 2025-04-27 👁️ 2,286
  • Modèle de produit: JW-TC01

  • Spécifications

    Type: Connecteur à sertir 4P
    Matériau: Laiton, cuivre phosphoreux, cuivre béryllium, acier inoxydable SUS304/301
    Traitement de surface: Placage d’étain, nickelage, placage d’argent, placage d’or
    Couleur: Matériau couleur primaire, or, argent
    Test: Brouillard salin
    Équipement de production: Poinçonneuse continue de précision à grande vitesse, machine de moulage par injection électrique à grande vitesse
    Équipement d’essai: Projecteur de haute précision, testeur 2,5 dimensions, loupe, microscope, testeur de traction, testeur de dureté, testeur ROHS
    Certification: UL, SGS, MSDS, CE, ISO9001, ROHS, REACH, CQC, TUV, PAHS, PFOS, PFOA
    MOQ: 15000pcs
  • Demander un devis

La JW-TC01 est une cosse femelle 4 plots au pas de 2,54 mm, en laiton, livrée sur bande estampée pour être sertie sur fil de faisceau et accouplée à une embase 4 broches 2,54 mm standard. Les cosses sont produites en laiton, cuivre au phosphore, cuivre au béryllium ou acier inoxydable SUS304/301, avec étamage, nickelage, argenture ou dorure, la quantité minimale de commande étant de 15 000 pcs.

La perte de contact dans un connecteur 2,54 mm commence généralement à l'interface : une languette plate unique racle un mince film d'oxyde sur la broche mâle, le film se reforme et la résistance remonte jusqu'à ce que le joint échoue à un cycle thermique. La cosse de la JW-TC01 est formée en cage-ressort repliée plutôt qu'en languette plate : la broche mâle est saisie sur sa longueur et le contact reste en place sous vibrations. Le revêtement est appliqué sur la pièce formée et le lot est contrôlé au projecteur de haute précision, au testeur 2,5D, à la machine de traction et au duromètre avant emballage.

Dans la famille de cosses JW-TC, la JW-TC01 est la cosse femelle 4 plots de 2,54 mm à 15 000 pcs minimum ; la JW-TC02 est la cosse 4 broches rondes de 5,08/4,2 mm à 1000 pcs, la JW-TC03 la fiche tubulaire sans soudure de 5,08 mm à 8000 pcs, et la JW-TC04 la cosse à sertir de 4,2 mm pour boîtiers Molex Mini-Fit Jr. La pièce de 2,54 mm est celle à retenir lorsque le pas de l'embase côté carte est de 2,54 mm ; les pièces de 5,08 mm sont destinées aux liaisons haut-parleur et puissance véhiculant un courant plus élevé.

Caractéristiques principales

1. Pas de 2,54 mm sur 4 plots, sertie sur fil discret et accouplée à une embase 4 broches 2,54 mm standard.

2. Métal de base au choix parmi laiton, cuivre au phosphore, cuivre au béryllium et acier inoxydable SUS304/301 : tenue du ressort et résistance à la corrosion s'arbitrent contre le coût.

3. Quatre options de revêtement — étain, nickel, argent, or — choisies pour la brasabilité, l'usure d'accouplement ou une faible résistance de contact.

4. Livraison sur bande continue issue d'un emboutissage continu de précision à grande vitesse : la pièce fonctionne dans un applicateur à bande sans dévidage manuel.

5. Contrôle au projecteur de haute précision, au testeur 2,5D, à la machine de traction et au duromètre, couvrant géométrie et arrachement avant expédition.

6. Certifiée UL, SGS, MSDS, CE, ISO9001, RoHS, REACH, CQC et TUV, avec production OEM/ODM sur plan à partir de 15 000 pcs.

Spécifications techniques

ParamètreSpécification
ModèleJW-TC01
Type de cosseConnecteur à cosse femelle 4P en laiton
Pas2,54 mm
MatériauLaiton, cuivre au phosphore, cuivre au béryllium, acier inoxydable SUS304/301
Traitement de surfaceÉtamage, nickelage, argenture, dorure
Quantité minimale15 000 pcs
CertificationUL, SGS, MSDS, CE, ISO9001, RoHS, REACH, CQC, TUV
Équipement de productionPresse d'emboutissage continu de précision à grande vitesse, presse à injecter électrique
Équipement de contrôleProjecteur de haute précision, testeur 2,5D, machine de traction, duromètre

Applications

— Cartes de commande d'appareils : terminaisons de faisceaux signal et faible puissance en 4 broches sur embases 2,54 mm.

— Drivers LED et alimentations : conducteurs de sortie sertis embrochés sur connecteurs de carte 2,54 mm.

— Commande industrielle et instrumentation : torons de capteurs et de relais utilisant une liaison embrochable 4 plots.

— Équipements audio et décodeurs : terminaisons de faisceau interne avec dorure spécifiée pour les signaux de faible niveau.

— Sous-traitants d'ensembles de câbles : terminaison coupe-sertissage de câble 4 conducteurs sur applicateurs à bande.

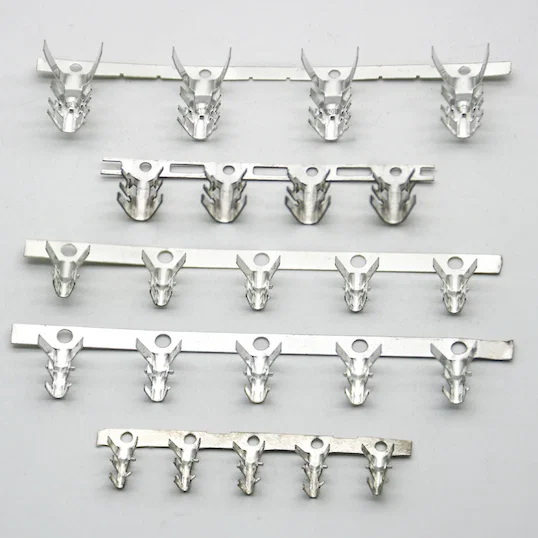

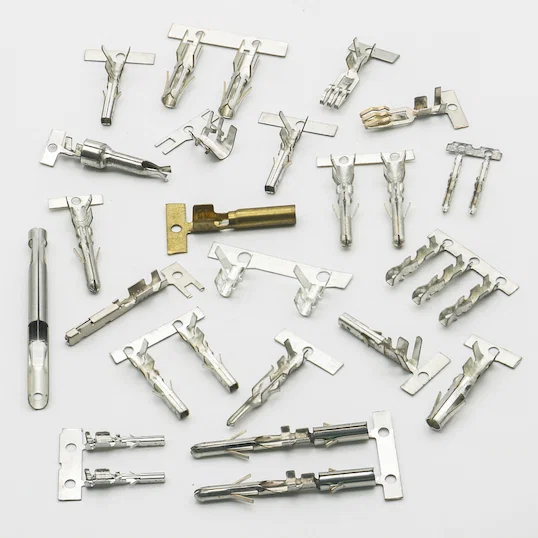

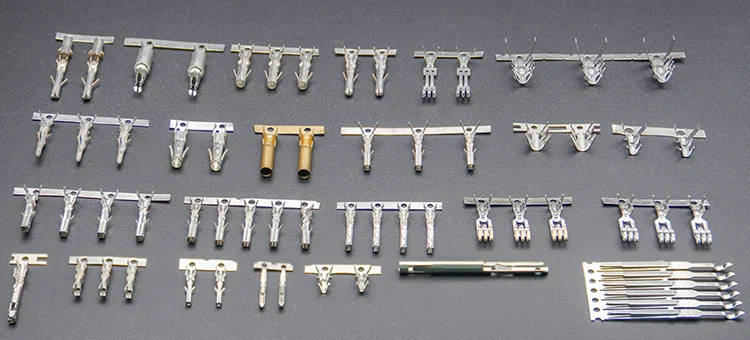

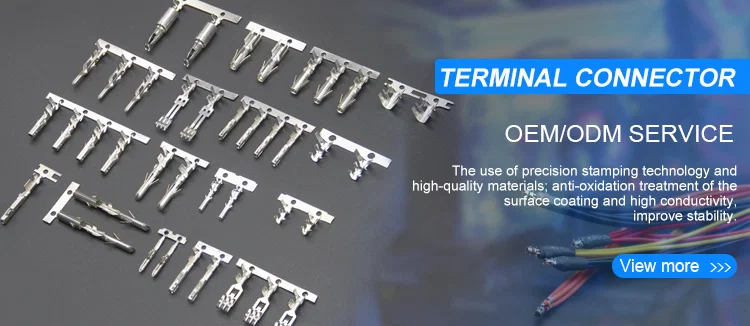

Assortiment de cosses à sertir embouties en laiton et étamées encore sur bandes porteusesRangées de connecteurs à cosses en bobine à côté d'une bannière de service OEM ODMMontage de contacts emboutis, connecteurs à boîtier, connecteurs wafer, pièces plastiques et faisceau ATXPrésentation du conditionnement d'une bobine de cosses en carton de 55 cm de diamètre avec spécification de quantité
