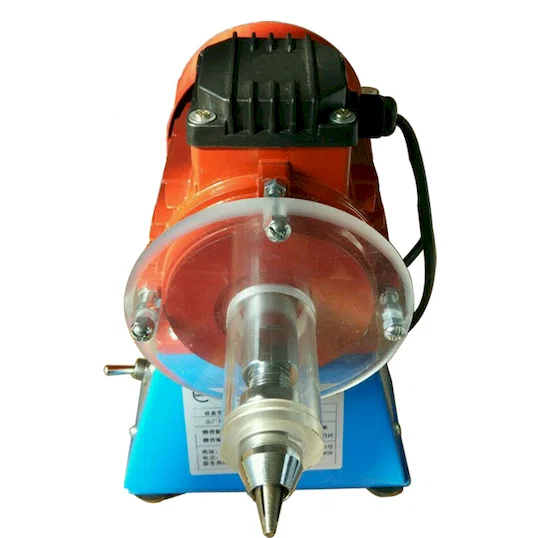

La WPM-02A enlève l'émail du fil de cuivre fin. La tête porte quatre lames en acier au tungstène en disposition centripète, et l'ouverture des lames se règle par une vis tournante selon le fil traité. Un capot transparent recouvre la tête, et l'unité est prévue pour le décapage courant sur une plage de fils fins.
Sur fil émaillé fin, la défaillance habituelle est une lame qui mord dans le cuivre parce que l'ouverture est restée réglée pour une section plus forte. Les quatre lames se ferment régulièrement sur la circonférence : l'émail est donc coupé et non écrasé, et le diamètre se règle à la vis avant que le fil ne soit présenté. Le capot garde les mains à l'écart de la tête en rotation pendant l'alimentation manuelle.

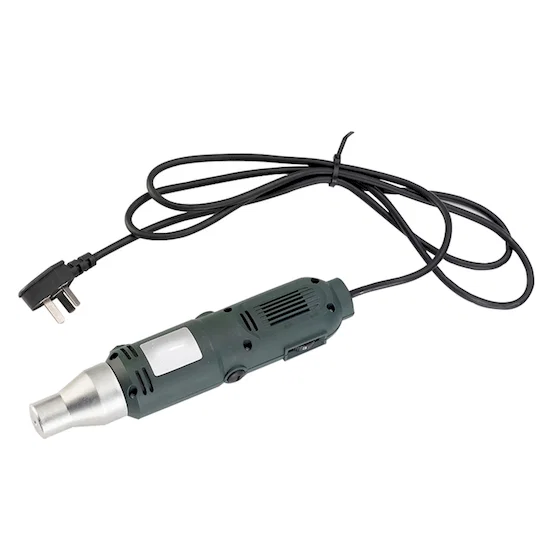

La WPM-6P porte la même tête centripète à quatre baguettes pour le fil émaillé épais jusqu'à 5 mm ; la 02A est l'unité pour fil fin de ce couple. La WPM-680B enlève l'émail à la brosse métallique sur 0,14 - 1,33 mm, et la portative WPM-0316 couvre 0,3 - 2,5 mm lorsque le fil ne peut être amené à un établi.
Caractéristiques principales
1. Tête : ensemble centripète à 4 lames en acier au tungstène
2. Réglage : une vis tournante modifie l'ouverture des lames pour chaque diamètre de fil
3. Sécurité : capot transparent autour de la tête, le fil étant amené à la main par l'avant
4. Architecture : moteur vertical sur base fonte, tête de lames à l'avant dégagée du carter moteur pour présenter des extrémités courtes
5. Application : décapage d'émail sur fil de cuivre fin avant brasage, soudure ou sertissage de cosse
6. Maintenance : tête en avant du moteur, les lames étant accessibles sans démonter l'entraînement
Spécifications techniques
| Paramètre | Spécification |
|---|
| Modèle | WPM-02A |
|---|
| Type de machine | Dénudeuse automatique de fil de cuivre émaillé |
|---|
| Type de fil | Fil de cuivre fin |
|---|
| Matériau des lames | Acier au tungstène |
|---|
| Configuration des lames | Tête centripète à quatre lames |
|---|
| Mode de réglage | Vis tournante pour le réglage du diamètre |
|---|
| Dispositif de sécurité | Capot de protection |
|---|
| Application | Décapage d'émail sur fil de cuivre fin |
|---|

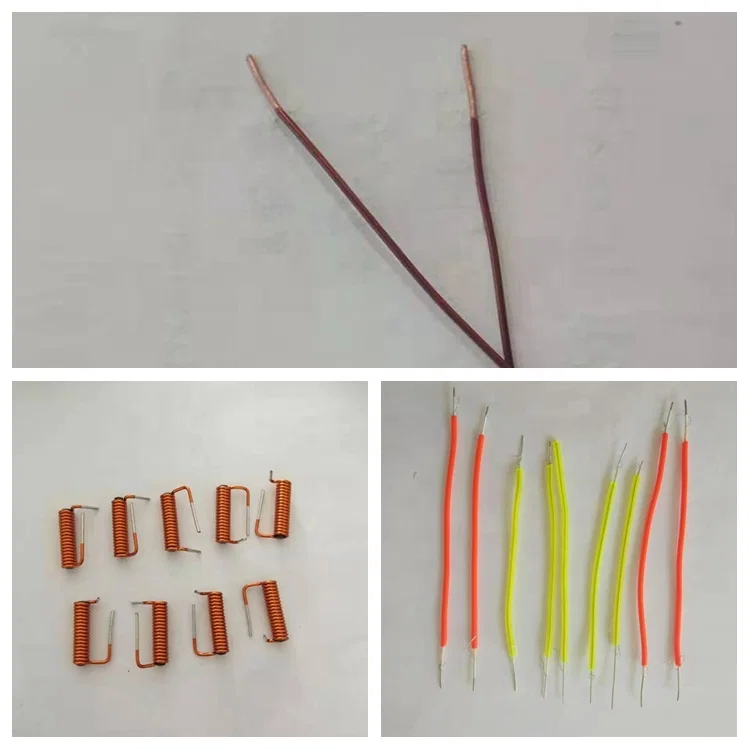

Applications
— Bobinage de petits moteurs et relais : cuivre émaillé fin, émail retiré avant brasage des sorties
— Assemblage de bobines de capteurs et d'instruments : fil de bobinage fin, décapage à la borne
— Primaire de transformateur : cuivre fin, émail retiré avant étamage
— Fabrication de ballasts électroniques et de petites inductances : décapage à la jonction de broche
— Postes de rebobinage et de réparation travaillant le fil émaillé fin à la main
