La WPM-6806 est une dénudeuse automatique de paillasse pour câble coaxial, construite autour d'une tête de dénudage rotative. Elle accepte un câble de 0,1 mm à 6,99 mm de diamètre extérieur et ouvre jusqu'à neuf couches concentriques dans une seule séquence programmée, pour une longueur de dénudage maximale de 48 mm. Câble coaxial, câble multibrin fin et constructions blindées dans cette plage passent sur la même tête sans changement de pince.
Les changements de couche se font dans le programme, non par échange de cartouches de lames. Chaque couche reçoit sa propre profondeur de lame par pas de 0,01 mm et sa propre longueur de dénudage, et la tête s'indexe à cette profondeur avant de tourner : la tresse et le diélectrique sous la gaine sont ouverts et non entaillés. La précision de longueur est de ±(0,002 × L) mm, soit ±0,1 mm à la limite de 48 mm et ±0,2 mm pour 100 mm d'avance. La cadence va de 700 à 1 200 pièces par heure selon le nombre de couches ouvertes, et la tête fonctionne sous 70 dBA derrière son capot acrylique.
C'est la machine au plus petit alésage du groupe. La WPM-6806D reprend la même tête 9 couches et la même précision de ±(0,002 × L) mm mais élargit la plage à 1,5-9,5 mm et la fenêtre de dénudage à 65 mm. La WPM-8608 semi-automatique part de 3,0 mm et atteint 18 mm. La 6806 reste l'unité adaptée tant que le travail reste sous 7 mm ; au-delà, la 6806D prend le relais sans changer de méthode de programmation.
Caractéristiques principales
1. Neuf couches concentriques en un seul serrage : gaine, tresse, feuille, diélectrique et isolant intérieur reçoivent chacun leur profondeur et leur longueur, si bien qu'une extrémité coaxiale est finie sans remise en pince du câble.
2. La profondeur de lame se saisit par pas de 0,01 mm et par couche, assez fin pour ouvrir une paroi de gaine mince sans entailler le conducteur dessous.
3. La précision de longueur de ±(0,002 × L) mm tient ±0,1 mm à la longueur maximale de 48 mm.
4. Une seule tête couvre 0,1-6,99 mm ; la limite haute et le nombre de 9 couches sont marqués sur le carter à côté de l'ouverture de tête.
5. L'écran tactile conserve la recette de couches et le cycle produit 700-1 200 pcs/h, la valeur haute sur un travail à une seule couche.
6. La tête rotative est placée derrière un capot acrylique transparent et le niveau sonore mesuré reste sous 70 dBA : la machine peut être installée sur un établi sans enceinte acoustique séparée.
Spécifications techniques
| Paramètre | Spécification |
|---|
| Modèle | WPM-6806 |
|---|
| Type de machine | Dénudeuse automatique de câble coaxial à tête rotative |
|---|
| Diamètre de câble | 0,1–6,99 mm |
|---|
| Couches de dénudage max. | 9 couches |
|---|
| Longueur de dénudage max. | 48 mm |
|---|
| Réglage de profondeur de coupe | 0,01 mm |
|---|
| Précision de longueur | ±(0,002 × L) mm |
|---|
| Cadence | 700–1200 pcs/h |
|---|
| Niveau sonore | < 70 dBA |
|---|
| Écran | Écran tactile |
|---|
Aperçu de la gamme
Les quatre dénudeuses de câble coaxial coupent jusqu'à neuf couches en un seul programme et acceptent une alimentation 220/110 V, 50/60 Hz. Le modèle se choisit sur le diamètre extérieur du câble et sur la longueur de dénudage exigée par le connecteur.
| Paramètre | WPM-6806 | WPM-8608 | WPM-3512 | WPM-4520 |
| Plage de diamètre de câble | 0.81–6.99 mm | 3.0–18 mm | 5–35 mm | 5.0–45 mm |
| Profondeur de coupe | 0.01 mm | 0.01 mm | 0.01 mm | 0.01 mm |
| Cadence | 700–1,200 pcs/h | 400–800 pcs/h | 200–500 pcs/h | 200–500 pcs/h |
| Longueur de dénudage max. | 48 mm | 90 mm | 120 mm | 200 mm |
| Couches de dénudage max. | 9 layers | 9 layers | 9 layers | 9 layers |
| Dimensions (L×l×H) | 600×185×280 mm | 720×280×350 mm | 1,040×280×550 mm | 1,160×280×550 mm |
| Poids net | 26 kg | 40 kg | 60 kg | 70 kg |
| Alimentation | 220/110 V, 50/60 Hz | 220/110 V, 50/60 Hz | 220/110 V, 50/60 Hz | 220/110 V, 50/60 Hz |
| Puissance nominale | 400 W | 500 W | 1,000 W | 1,000 W |
Applications

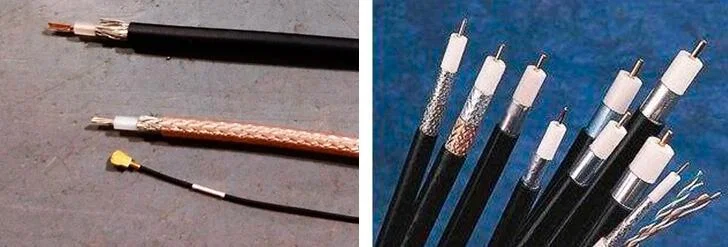

— Cordons RF et d'antenne : gaine extérieure, tresse, feuille et diélectrique ouverts aux longueurs de préparation du connecteur en un cycle.
— Câbles de capteurs médicaux et de dérivation patient : constructions sous gaine fine dès 0,1 mm, dénudées sans entailler le conducteur.
— Câble de signal multibrin jusqu'à 6,99 mm : la gaine extérieure est fenêtrée à longueur définie et les conducteurs intérieurs restent intacts.
— Câble d'instrumentation blindé : tresse et feuille ouvertes à des profondeurs distinctes pour laisser une queue de masse de longueur fixe.
— Câble de commande plat ou en nappe : la gaine est coupée sur une fenêtre fixe de 48 mm sur toute la largeur.
