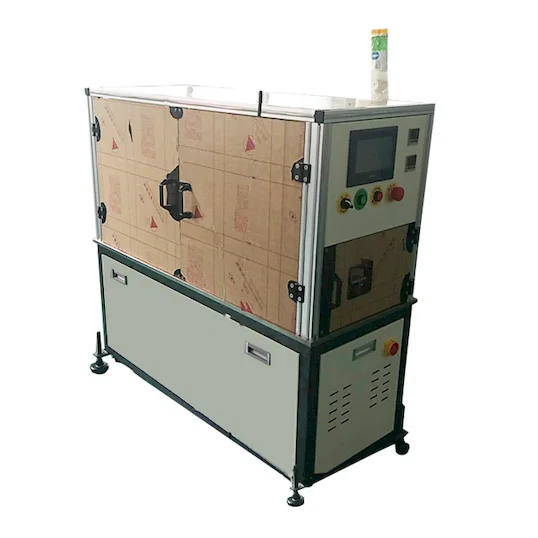

Machine d Enfilage de Gaine Tressée WPM-BZ1

Detailed description

Automatisez l’application de gaines tressées avec la machine à fileter les gaines tressées à grande vitesse

Révolutionnez vos processus d’assemblage de faisceaux de câbles et de faisceaux de câbles avec notre machine à fileter les gaines tressées, une solution entièrement automatique conçue pour augmenter considérablement l’efficacité et la précision des applications de gainage. Cette machine avancée est conçue pour automatiser l’enfilage des manchons tissés sur les faisceaux de câbles et les câbles, offrant des résultats cohérents et de haute qualité avec une intervention minimale de l’opérateur.

Cette machine automatique d’enroulement de manchons tressés est conçue pour une intégration transparente dans votre ligne de production, automatisant ainsi une tâche traditionnellement gourmande en main-d’œuvre. Il fusionne de manière unique la gaine tissée en fonction de la longueur définie et la transporte sur le côté du tube de guidage creux à des fins d’enfilage, rationalisant ainsi l’ensemble du processus d’application de la gaine et assurant une longueur et un placement constants du manchon.

Caractérisée par des performances exceptionnelles, cette machine se caractérise par une vitesse élevée, un excellent effet de filetage, une utilisation simple et une coupe précise. Faites l’expérience d’une augmentation significative du débit avec des vitesses de filetage d’au moins 1000 pièces/heure (en fonction de la taille de la gaine et de la vitesse de fonctionnement manuel), tout en maintenant une qualité de filetage supérieure et en éliminant les incohérences inhérentes à l’application manuelle. Sa simplicité d’utilisation garantit une facilité d’utilisation et des besoins de formation minimaux pour les opérateurs. Le mécanisme de coupe précis garantit des longueurs de manchon propres et précises à chaque fois.

Adaptée pour enrouler divers types de gaines tressées autour de faisceaux de câbles et de câbles, cette machine polyvalente s’adapte à une large gamme de matériaux de gaines et de diamètres de câbles. Qu’il s’agisse de fils de signalisation délicats ou de câbles d’alimentation robustes, cette machine offre une solution de gainage flexible et adaptable. Il est spécialement conçu pour les gaines applicables, y compris les gaines en fibres (gaines en maille tissée), les matériaux coupés à l’état fondu, répondant aux divers besoins de l’industrie.

La machine à fileter les gaines tressées est construite sur un système de contrôle robuste et fiable. Il est composé d’un système de contrôle photoélectrique finement réglable et d’un système de contrôle PLC. Cette architecture de contrôle avancée garantit un fonctionnement précis et un réglage facile. La longueur de coupe peut être réglée, ce qui permet de l’adapter aux exigences spécifiques de l’application, et les performances de coupe restent stables, garantissant des longueurs de manchon constantes et minimisant le gaspillage de matériaux. La précision de coupe est maintenue à un niveau impressionnant de ±3 mm, ce qui garantit une précision supplémentaire dans chaque application de gainage. La longueur de coupe est réglable dans une large plage, de 100 mm à 1200 mm, offrant une flexibilité pour divers besoins de projet.

Les produits concernés comprennent une large gamme d’assemblages de fils et de câbles : faisceaux de câbles automobiles, fils électroniques, fils médicaux, métaux, fils, câbles, etc. Sa large applicabilité s’étend à diverses industries applicables telles que les usines de traitement de faisceaux de câbles, les usines d’électronique, les fabricants d’appareils électriques, les industries de quincaillerie, etc. Cette polyvalence en fait un atout inestimable pour les fabricants de nombreux secteurs.

Caractéristiques techniques :

• Modèle: WPM-BZ1

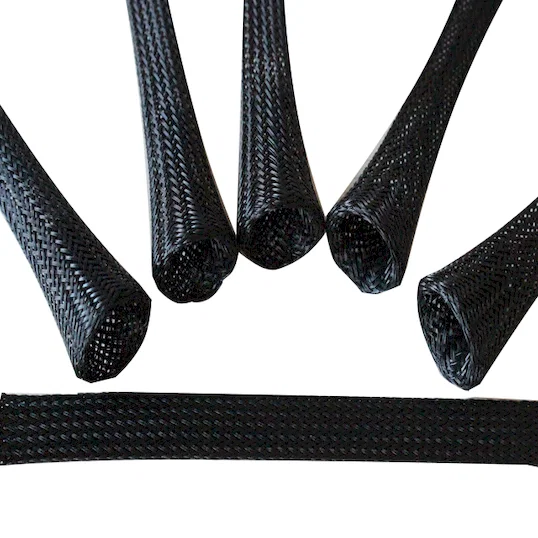

• Gaine applicable : gaine en fibre (gaine en maille tissée), matériaux coupés à l’état fondu
• Gamme de fils applicable : type personnalisé (le diamètre du fil ne dépasse pas le diamètre du tuyau)
• Diamètre de la plage de tube de guidage applicable : diamètre 12-25 mm
• Précision de coupe : ±3 mm
• Longueur de coupe : 100mm-1200mm
• Vitesse : pas moins de 1000PCS / heure (selon la taille de la gaine et la vitesse de fonctionnement manuel)
• Alimentation simple : monophasé AC 220V/50HZ
• Consommation d’énergie : 400W/Hr
• Température ambiante de fonctionnement : -5 °C ~ +40 ° relative
• Humidité relative : (40 ~ 90) % HR
• Source de gaz d’accès : 0,4 ~ 0,6 MPA
• Poids : environ 80KG
• Dimension : 500W1230L1115H (mm) (sous réserve de la production réelle)
• Note: Des matériaux spéciaux peuvent être personnalisés.

Améliorez votre production de faisceaux de câbles et de câbles avec la machine à fileter les gaines tressées. Découvrez les avantages de l’automatisation, de la vitesse, de la précision et de la facilité d’utilisation, transformant vos processus d’application de gaine et maximisant votre efficacité de fabrication.
