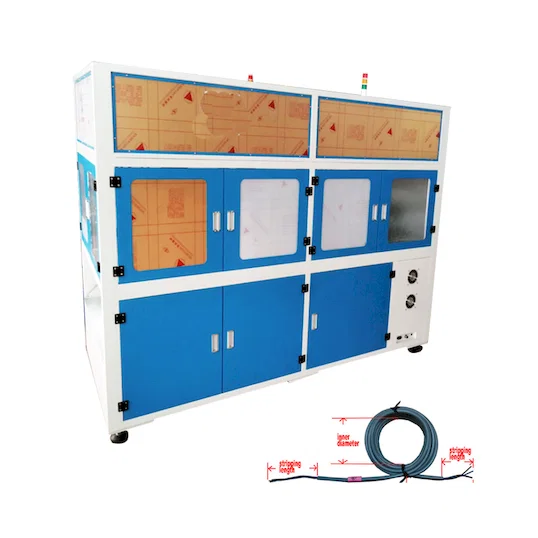

Coupeuse-lieuse de câble gainé 3-12 m WPM-CRT-02M

📅 2025-04-27 👁️ 193
  • Modèle de produit: WPM-CRT-02M

  • Spécifications

    Modèle: WPM-CRT-02M
    Diamètre fil applicable: 2-4.8mm
    Longueur fil: 3-12m
    Précision coupe: ±15-50mm selon longueur
    Diamètre reliure: ≤30mm
    Production théorique: ≤550 pièces/heure
    Diamètre intérieur cercle: 80-150mm
    Longueur tête/queue: 80-130mm
    Consommation énergie: 1700W/h
    Pression air requise: 0.70-0.8Mp
    Dimensions machine: 1620×750×1800mm
  • Demander un devis

La WPM-CRT-02M coupe, enroule et lie le câble à gaine caoutchouc. Elle traite un câble de 2 mm sous gaine de 3,5 mm, ou un câble de 2,5 mm sous gaine de 4,8 mm, coupe de 3 à 12 m, enroule le câble en un cercle de 80 - 150 mm de diamètre intérieur et ferme la couronne par un lien de 30 mm ou moins.

Un câble de cette raideur ne se love pas de façon fiable à la main : il revient sur lui-même, la gaine se marque sous un lien trop serré et la longueur finale varie d'un opérateur à l'autre. La machine maintient la couronne sur un mandrin pendant le liage, de sorte que le diamètre intérieur et les 80 - 130 mm de tête et de queue restent constants. Un opérateur alimente la bobine et retire les couronnes liées, le nombre par couronne étant fixé par le réglage.

Parmi les enrouleuses présentées ici, c'est la voie du câble rigide et non celle du câble souple : alimentation plus lourde, diamètre de liage plus petit à 30 mm, et une précision de coupe donnée par paliers de longueur, plus ou moins 15 mm à 3 m jusqu'à 50 mm à 12 m, soit la tolérance qu'un câble gainé tient réellement. La demande d'air est la plus élevée du groupe à 0,7 - 0,8 MPa, le lien devant se fermer sur une section qui résiste à la flexion.

Caractéristiques principales

1. Deux combinaisons de câble et de gaine : câble de 2 mm sous gaine de 3,5 mm, ou câble de 2,5 mm sous gaine de 4,8 mm, selon l'outillage.

2. Longueur de coupe de 3 - 12 m, précision donnée par longueur : ±15 mm à 3 m, ±20 mm à 6 m, ±30 mm à 8 m, ±50 mm à 12 m.

3. Enroulement circulaire sur mandrin : diamètre intérieur de 80 - 150 mm tenu pendant toute l'opération de liage.

4. Diamètre de liage ≤30 mm, plus serré que sur les enrouleuses de câbles et dimensionné pour les sections gainées.

5. Tête et queue de 80 - 130 mm : les deux extrémités sont tenues à la dimension d'emballage au lieu d'être recoupées après liage.

6. 550 pcs/h à 1700 W, coffret fermé, air à 0,7 - 0,8 MPa, 1620 x 750 x 1800 mm.

Spécifications techniques

ParamètreSpécification
RéférenceWPM-CRT-02M
Diamètre de câble applicableCâble de 2 mm sous gaine de 3,5 mm
Diamètre de câble alternatifCâble de 2,5 mm sous gaine de 4,8 mm
Longueur de coupe3-12 m
Précision de coupe±15 mm à 3 m / ±20 mm à 6 m / ±30 mm à 8 m / ±50 mm à 12 m
Diamètre de liage≤30 mm
Diamètre intérieur du cercle80-150 mm
Longueur de tête80-130 mm
Longueur de queue80-130 mm
Type de lienÂme métallique gainée caoutchouc
Débit théorique≤550 pcs/h
Consommation1700 W/h
Pression d'air0,70-0,8 MPa
Dimensions de la machine1620 L x 750 P x 1800 H mm

Applications

— Cordon de tirage pour rideaux et stores : cordon à âme acier gainée coupé de 3 à 12 m et lové pour les packs quincaillerie.

— Corde à linge : câble à gaine caoutchouc en longueurs fixes, lié avec tête et queue laissées libres pour la suspension.

— Cordons de retenue et dragonnes : couronnes de câble gainé pour sacs, outils et équipements.

— Packs de câble pour la distribution : couronnes liées et comptées pour les comptoirs quincaillerie et jardin.

— Câble de tirage pour l'électricité : câble à âme gainée livré sur chantier en couronnes liées et comptées.
