Brasage automatique à bras robotisé 8 s 20 kW WPM-155
Brasage automatique à bras robotisé 8 s 20 kW WPM-155 Thumb Brasage automatique à bras robotisé 8 s 20 kW WPM-155 Thumb Brasage automatique à bras robotisé 8 s 20 kW WPM-155 Thumb
Video Thumbnail

Brasage automatique à bras robotisé 8 s 20 kW WPM-155

📅 2025-04-27 👁️ 2,770
  • Modèle de produit: WPM-155

  • Spécifications

    Pression atmosphérique: 0,5-1,0 MPa
    Tension: AC220V / 50 Hz
    Puissance maximale du moteur principal: 3,4 kW
    Puissance du moteur principal: 1,5 kW
    Puissance maximale de la machine à braser: 20 kW
    Pression hydraulique de refroidissement: 0,2 MPa
    Température de l'influent: moins de 40°C
    Vitesse: 8 secondes/pièce
    Dimensions: 2100mm x 900mm x 2100mm
    Espace au sol: 5020mm x 2100mm
  • Demander un devis

La WPM-155 est une cellule de brasage haute fréquence automatique destinée aux pièces en cuivre. Un bras robotisé prend la pièce à l'alimentation, la présente à la tête de brasage et la libère côté déchargement selon un cycle de 8 secondes, une alimentation de brasage de 20 kW chauffant le joint. Deux bols vibrants sur le bâti alimentent les composants d'accouplement, et la tête de brasage est montée sur un coulisseau vertical au-dessus de la table de travail.

Le brasage manuel de cosses cuivre dépend du temps pendant lequel l'opérateur tient la torche et de la quantité de fil amenée, ce qui se traduit par des joints froids ou des isolants brûlés en fin de poste. La WPM-155 fixe la séquence : la pièce est bridée, la tête à induction descend à une hauteur définie, le fil de brasage est amené et le joint est maintenu jusqu'à écoulement du métal d'apport avant l'indexation de la pièce. La pression d'air est régulée entre 0,5 et 1,0 MPa, et le transformateur de brasage est refroidi à l'eau à 0,2 MPa avec une température d'entrée inférieure à 40 °C.

Comparée aux unités à induction portatives WPM-15-80AB, la WPM-155 échange la mobilité contre la répétabilité : position de la spire, maintien et avance du fil sont réglés une fois puis répétés à 8 secondes par pièce. C'est une cellule au sol - la machine mesure 2100 x 900 x 2100 mm et nécessite 5020 x 2100 mm d'implantation pour les bols et l'accès de l'opérateur - elle convient donc à une ligne dédiée plutôt qu'à un atelier de production variée.

Caractéristiques principales

1. Cycle de 8 secondes par pièce, imposé par la machine et non par le rythme de l'opérateur.

2. Alimentation de brasage de 20 kW, moteur principal de 1,5 kW en continu et 3,4 kW en pointe.

3. Le bras robotisé assure le chargement, la position de brasage et le déchargement ; l'opérateur ne charge que le montage.

4. Deux bols vibrants sur la platine de base présentent les composants d'accouplement à la position de prise.

5. Tête de brasage refroidie à l'eau : pression hydraulique de refroidissement 0,2 MPa, température d'entrée inférieure à 40 °C.

6. Fonctionne en AC220V/50Hz avec air d'atelier à 0,5-1,0 MPa ; machine de 2100 x 900 x 2100 mm, implantation totale de 5020 x 2100 mm.

Spécifications techniques

ParamètreSpécification
Numéro de modèleWPM-155
TensionAC220V / 50Hz
Vitesse8 secondes/pièce
Puissance max. (moteur principal)3,4 kW
Puissance (moteur principal)1,5 kW
Puissance max. (machine de brasage)20 kW
Pression d'air0,5-1,0 MPa
Pression hydraulique de refroidissement0,2 MPa
Température d'entréeinférieure à 40 °C
Dimensions2100 x 900 x 2100 mm
Implantation au sol5020 x 2100 mm

Applications

— Faisceaux : brasage de fil cuivre sur cosses à œil et à fourche avant pose de gaine isolante.

— Câblage d'appareils : brasage de conducteurs cuivre multibrins sur bornes laiton de résistances chauffantes et d'interrupteurs.

— Appareillage et contacteurs : assemblage de tresses cuivre sur pastilles de contact à apport thermique constant.

— Faisceaux automobiles : brasage de cosses de câbles de batterie et de tresses de masse en série.

— Ensembles de tubes cuivre : brasage de raccords de petit diamètre là où la flamme recuirait la pièce entière.

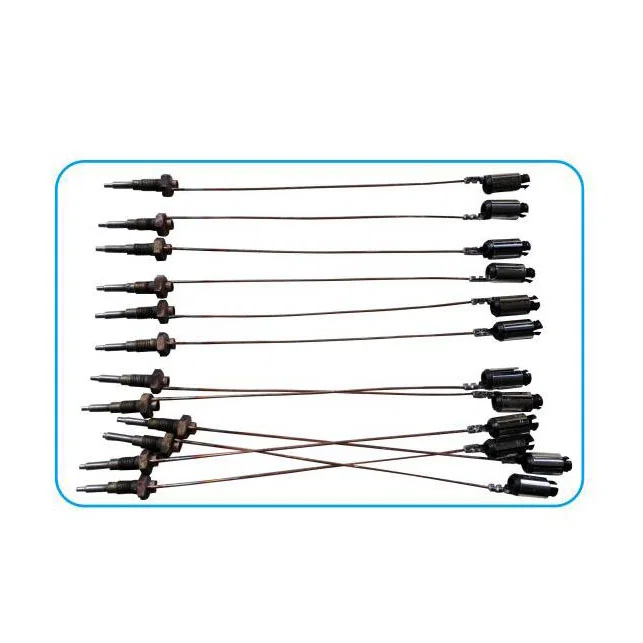

Ensembles de fils brasés avec gaines thermorétractables noires aux deux extrémités
