La 450ST est une presse à injecter verticale de 45 tonnes pour les fiches australiennes trois broches. Le corps en PVC est moulé sur le bloc de broches et sur les conducteurs déjà terminés avec une vis de 30 mm et une injection de 2,6 OZ, sur un plateau de 580 x 430 mm.
La fiche australienne comporte trois broches inclinées dans un corps rond, et le bloc de broches doit rester d'équerre pendant que le corps est injecté autour de lui. La fermeture verticale permet à l'insert de reposer sur le plateau inférieur, maintenu par gravité dans l'empreinte, la buse descendant sur la carotte dans l'axe. Trois zones de température maintiennent la buse, la zone avant et la zone arrière à des réglages distincts pour le PVC, et 9 kW de puissance raccordée couvrent le chauffage du fourreau et le moteur de pompe de 5,5/7,5 HP.
La 450ST et la JY-450ST pour fiches sud-africaines partagent le même bâti de 45 tonnes avec des constructions différentes. La 450ST est figée avec une vis de 30 mm, une injection de 2,6 OZ, 9 kW de puissance totale et 1,8 tonne de poids machine, tandis que la JY-450ST est proposée avec des vis de 30/32/35 mm et des injections de 2,6/3,0/3,75 OZ. Un atelier qui produit un seul type de corps retient la version figée ; un atelier qui change de corps retient la version à trois vis.
Caractéristiques principales
1. Force de fermeture de 45 t sur un plateau de 580 x 430 mm, un moule multi-empreintes de fiche trois broches tenant dans les limites du plateau.
2. Vis de 30 mm avec injection de 2,6 OZ, accordée à un corps de fiche avec son insert de broches.
3. Puissance raccordée totale de 9 kW avec moteur de pompe de 5,5/7,5 HP, couvrant chauffage du fourreau et entraînement de fermeture sur une seule alimentation.
4. Trois zones de régulation de température, réglées séparément à la buse, en zone avant et en zone arrière pour le PVC.
5. Poids machine de 1,8 tonne pour une empreinte de 1,7 x 1,2 x 3,0 m, la presse se posant sur un sol industriel courant sans fosse.
6. Fermeture verticale avec l'insert sur le plateau inférieur, les broches inclinées restant dans l'empreinte par gravité pendant la fermeture du moule.
Spécifications techniques
| Paramètre | Spécification |
|---|
| Modèle | 450ST / JY-450ST |
|---|
| Type de machine | Presse à injecter verticale, surmoulage de fiches 3 broches |
|---|
| Diamètre de vis | 30 mm |
|---|
| Poids injecté | 2.6 OZ |
|---|
| Force de fermeture | 45 tons |
|---|

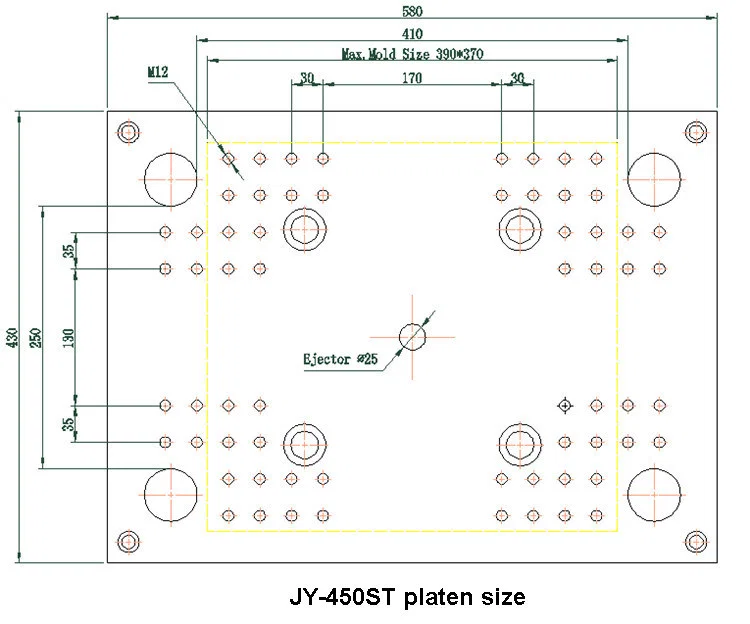

| Dimensions du plateau | 580 x 430 mm |
|---|
| Puissance moteur | 5.5/7.5 HP |
|---|
| Puissance totale | 9 kW |
|---|
| Poids de la machine | 1.8 tons |
|---|
| Dimensions | 1.7 x 1.2 x 3.0 m |
|---|
| Régulation de température | 3 zones |
|---|
Applications

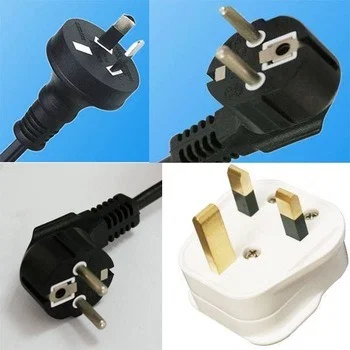

— Cordons australiens trois broches : corps de fiche moulé sur le bloc de broches et les conducteurs préparés.
— Rallonges et blocs multiprises : corps de fiches trois broches en PVC sur moules multi-empreintes.
— Cordons d'outillage électroportatif et de matériel de jardin : moulage de fiche en bout de cordon assemblé.
— Cordons d'appareils pour le marché australien : fiche à broches inclinées avec serre-câble intégré moulé en une injection.
— Surmoulage d'ensembles broches et terminaux : broches positionnées dans l'empreinte et enrobées de PVC.
