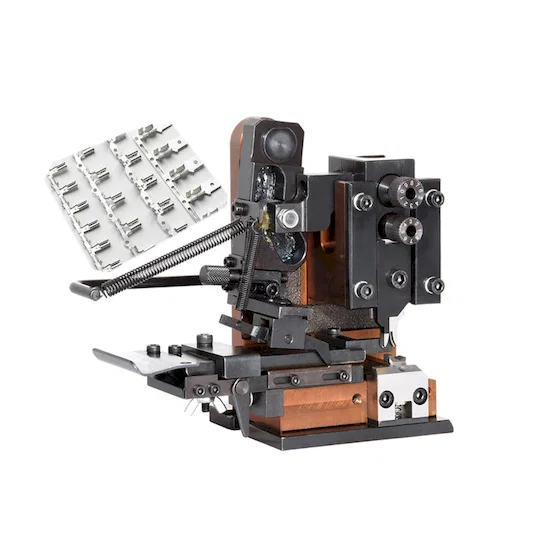

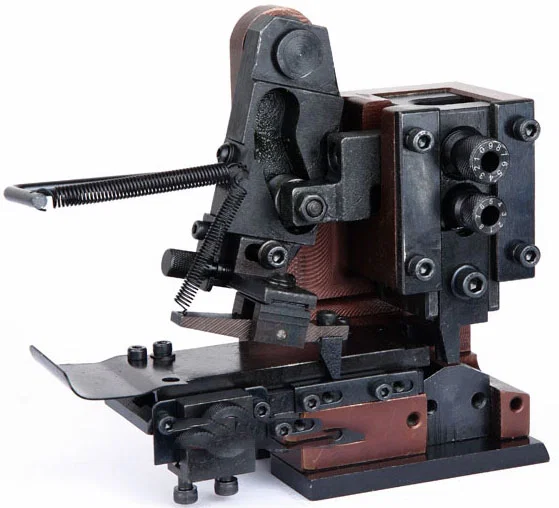

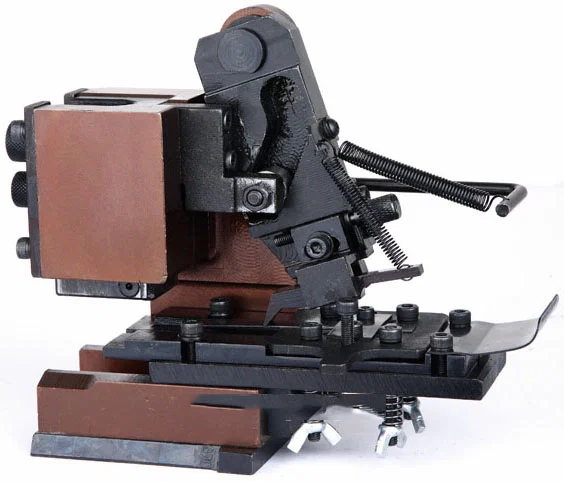

Le JW-AP05 est le moule de sertissage de cosses JST OTP #950, une matrice OTP en forme de U destinée aux machines de sertissage de cosses JST et aux applicateurs compatibles. La désignation #950 identifie la matrice dans la gamme OTP de JST.
La forme en U ferme le fût à parois latérales droites avec un enroulement maîtrisé, et la matrice est construite pour le sertissage horizontal comme vertical : une même spécification de sertissage peut donc être produite sur l'une ou l'autre implantation de presse. La hauteur de sertissage se règle en tête de matrice, ce qui conserve le réglage avec l'outil lors de son transfert d'une machine à l'autre.
Il est livré comme moule de remplacement pour les applications #950 et comme pièce de rechange pour les lignes qui ne peuvent pas attendre la remise en état d'une matrice.
Caractéristiques principales
1. Forme de matrice OTP en U conforme à la spécification de l'applicateur JST #950
2. Orientations de sertissage horizontale et verticale à partir du même jeu de matrices
3. Hauteur de sertissage réglée en tête de matrice : le réglage suit l'outil d'une machine à l'autre
4. Mâchoires de sertissage remplaçables boulonnées dans le bloc de matrice
5. Compatibilité avec les machines de sertissage de cosses JST et les applicateurs compatibles
6. Fixation de base adaptée au bâti des machines de sertissage de cosses JST
Spécifications techniques
| Paramètre | Spécification |
|---|
| Modèle | JW-AP05 |
|---|
| Référence | #950 |
|---|
| Type de moule | Moule OTP en forme de U |
|---|
| Compatibilité | Machines de sertissage de cosses JST |
|---|
| Orientation de sertissage | Horizontale et verticale |
|---|
| Application | Sertissage de cosses en fabrication de harnais |
|---|
Applications
— Machines de sertissage JST équipées de matrices OTP #950 pour cosses à fût ouvert
— Cellules de fabrication de harnais qui sertissent la même cosse sur applicateurs horizontaux et verticaux
— Remplacement d'une matrice #950 usée lorsque le corps d'applicateur d'origine est toujours en service
— Matrice de rechange gardée sur site pour couvrir un délai de remise en état sans arrêter la ligne
— Changement de taille de cosse dans la plage #950 sur une base d'applicateur commune
