La WPM-25ZWJ coupe, dénude et cintre le fil en une passe. Elle traite du câble PVC, silicone et fibre de verre de 1 à 25 mm2, coupe à toute longueur de 1 mm à 9999 mm, dénude 1 à 50 mm en tête et 1 à 30 mm en queue, et forme des cintrages en U, en Z et horaires à 30, 45, 60 ou 90 degrés.
Sur une ligne manuelle, le même conducteur passe dans une coupe-dénudeuse, puis dans un gabarit de cintrage séparé, et les cotes de brin dépendent de la façon dont le fil est positionné dans le gabarit. Ici le fil est dressé par un redresseur à galets, amené par quatre galets, coupé et dénudé par une lame en acier au tungstène, puis cintré par la tête sur la même machine qui a fixé la longueur: le brin cintré suit donc la cote programmée. La tolérance de coupe est de 0,2 plus 0,002 fois la longueur, et le débit sur une longueur de 100 mm est de 2000 à 3000 pièces par heure.
Les autres machines de ce groupe font chacune une opération: dénuder seulement, dresser seulement ou alimenter seulement. Ce modèle ajoute le cintrage à la coupe et au dénudage et monte jusqu'à 25 mm2, ce qui explique un entraînement de 650 W et un bâti de 33 kg plutôt qu'un coffret de paillasse.
Caractéristiques principales
1. Plage de 1 à 25 mm2, du fil de commande à l'âme de puissance de 25 mm2 en isolant PVC, silicone et fibre de verre.
2. Longueur de coupe de 1 à 9999 mm avec une tolérance de 0,2 plus 0,002 fois la longueur en mm.

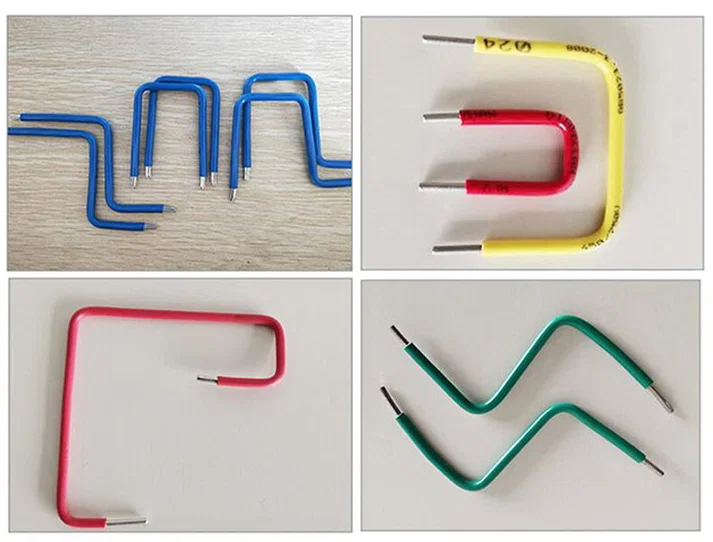

3. Quatre formes de cintrage en un programme: U, Z, horaire, et angles de 30, 45, 60 ou 90 degrés.
4. Dénudage de 1 à 50 mm à l'avant et 1 à 30 mm à l'arrière: les deux extrémités peuvent être dénudées à des longueurs différentes dans le même cycle.
5. Débit de 2000 à 3000 pièces par heure sur une longueur de coupe de 100 mm.
6. Lame en acier au tungstène dur, amenage à quatre galets et redresseur multi-galets sur le bras d'entrée; 650 W en 220 V ou 110 V, 400 x 515 x 345 mm, 33 kg.
Spécifications techniques
| Paramètre | Spécification |
|---|
| Modèle | WPM-25ZWJ |
|---|
| Type de machine | Machine automatique de coupe, dénudage et cintrage |
|---|
| Fonctions | Coupe, dénudage, cintrage |
|---|
| Section d'âme | 1 à 25 mm2 |
|---|
| Longueur de coupe | 1 à 9999 mm |
|---|
| Longueur de dénudage | Avant 1 à 50 mm; arrière 1 à 30 mm |
|---|
| Formes de cintrage | U, Z, horaire; angle 30, 45, 60, 90 degrés |
|---|
| Tolérance de coupe | (0,2 +/- 0,002 x L) mm |
|---|
| Débit | 2000 à 3000 pcs/h à L = 100 mm |
|---|
| Matériau de la lame | Acier au tungstène dur |
|---|
| Tension / puissance | 220 V / 110 V, 650 W |
|---|
| Dimensions | 400 x 515 x 345 mm |
|---|
| Poids | 33 kg |
|---|
Applications
— Câblage d'appareillage et d'armoires: fabrication de cavaliers cintrés entre borniers à cotes de brin fixes.
— Faisceaux de véhicules électriques et automobiles: coupe, dénudage et formage de conducteurs de puissance de 25 mm2 en un cycle.
— Câblage interne d'appareils: cintrages en U et en Z pour passages de porte et de charnière.
— Conducteurs de luminaires et de drivers, où un cintrage à 90 degrés est nécessaire à l'entrée de carte.
— Câble silicone et fibre de verre pour appareils haute température, coupé et dénudé sans effilochage de l'isolant.
